9、EEPROM电路及显示屏信号传输电路
此电路将空调运行的状态数据（如检测到的温度、运行方式等）传输给显示羼显示出来。

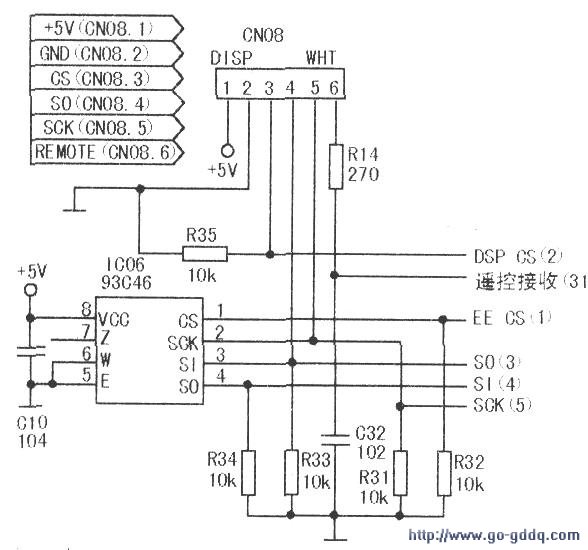

EEP-ROM内存储有空调运行状态的参数（如风速、步进电机的转动模式等），与单片机和显示屏进行数据交换，如下图所示EEPROM和显示屏的数据传输线为SI(4)和SO(3)，时钟线为SCK(5)；EECS(1)和DSPCS(2)用于信号选择。
本电路的关键器件为EEPROM，若EEPROM有问题则会引起显示屏不显示。
10、显示屏亮度检测电路
显示屏亮度检测电路的作用是通过对室内光线亮度的检测，使VFD显示屏的明暗强度适应当时的环境，如在夜晚时，VFD显示屏会变得暗…些，从而不致于影响人们的休息。

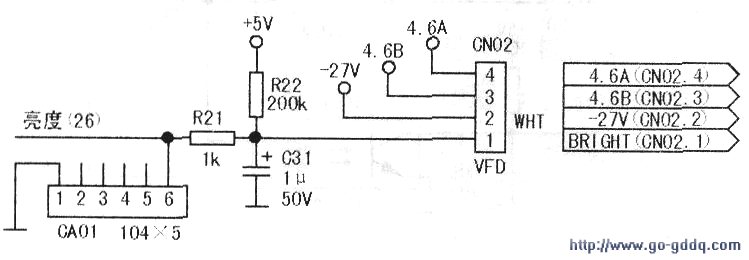

本机的显示屏亮度检测电路如下图所示，安装在显示屏中的光敏三极管，将外界光信号转变为电信号，从CN02的①脚送到室内机控制板上，经C31滤波及R22、R21取样后送到单片机的亮度检测端26)脚。
本电路的关键器件为光敏三极管，正常工作时，实测得(26)脚的电压如下：若外界光线较亮，该脚电压约为4.4V；若外界光线较暗，该脚电压约为4.8V。
11．显示屏电路
显示屏电路是通过其内部的控制来显示空调的运行状态，如制冷、制热、室内与室外的温度等。

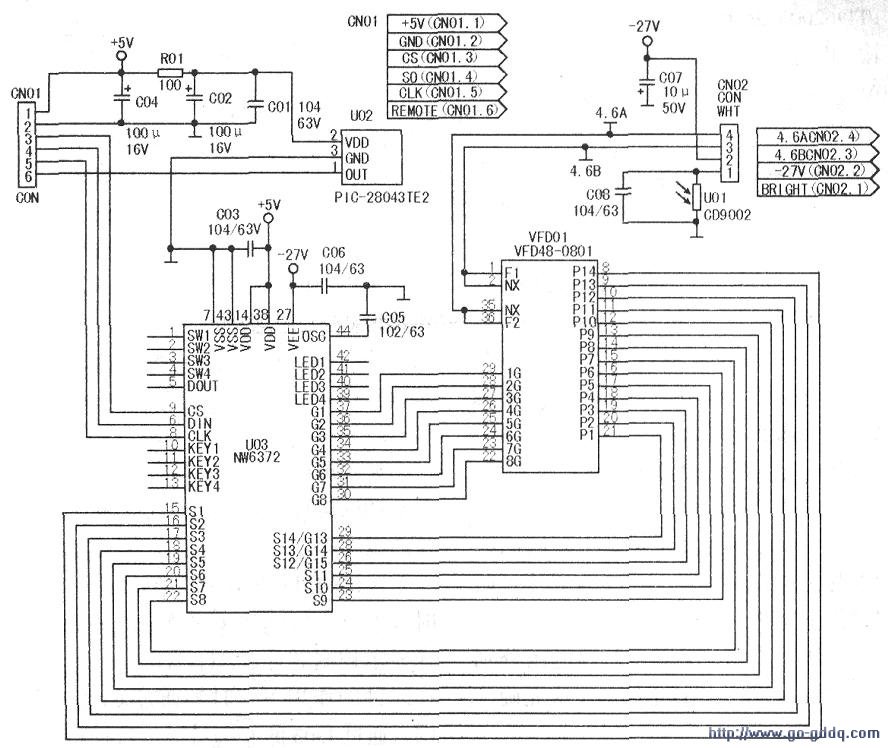

该机的显示屏电路如下图所示。工作时，CN01③脚（即U03⑨脚）的片选信号选择显示控制芯片U03(NW6372)使其有效，在时钟的作用下（时钟通过CN03⑤脚提供)，通过U03的⑥脚将显示数据送给显示控制芯片，从而完成正常的显示。
本电路的关键器件是VFD显示屏。
VFD显示屏主要由荧光粉、栅极、灯丝以及一些控制电路组成，荧光粉（如显示屏上的数字、字体以及一些符号等）上覆盖着栅极，栅极的上方有一层灯丝。
灯丝发热，阴极发射电子。荧光粉层和栅极层有一个电场。阴极向荧光粉发射电子，若电场强度较小，则电子穿过栅极轰击到荧光粉上，显示屏上的字符或数字则被点亮。若电场强度较大，则电子穿不过栅极而轰击不到荧光粉上，显示屏上的字符或数字则不会被点亮。
