三、室外机部分
1、开关电源电路

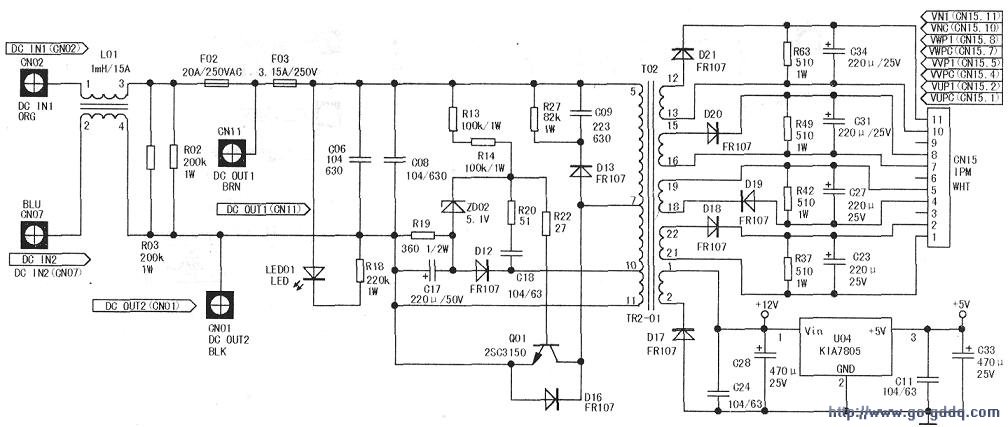

AC220V市电整流滤波后从电路板上的CN02、CN07接口输出约300V的峰值电压，如下图所示。300V电压一路经开关变压器T02的⑤～⑦绕组加到开关管Q0l的集电极；另一路经稳压管ZD02 稳压后给Qol基极提供微导通电压；于是Q01导通，T02⑩～(11)绕组(即正反馈绕组)将感应电压反馈到Q01基极，开关管的集电极电流增大。这样，在正反馈电路的作用下，Q01很快进入饱和状态。
Q01饱和导通后，集电极电流保持不变，初级绕组上的感应电压消失，正反馈停止，则Q01将退出饱和状态，并进入放大状态。此时，Q01集电极电流将瞬间大幅减小，因初级绕组的电流不能突变，故产生很强的反向感应电动势，则正反馈绕组的感应电压将使开关管反偏截止。
开关管截止后，开关变压器初级绕组无电流通过，感应电压消失，+300V电压又通过稳压管给Q0l基极提供导通电压，使Q0l重新导通，并重复上述过程，这样便周而复始地形成了自激开关振荡过程。
Qol导通时，能量全部存储在T02的初级，次级的整流二极管D17~D21截止，即次级相当于开路；当开关管截止时，初级绕组的感应电压极性反转，D17~D21正向导通，初级绕组向次级绕组释放能量。T02次级是在开关管截止时获得能量，则电网的干扰就不能经开关变压器直接耦合给次级，因而具有较好的抗干扰能力。
此外,开关电源电路还设有一些保护的电路：T02⑤～⑦绕组上并联的R27、C09和二极管D13组成了缓冲电路，又称尖峰吸收电路，其作用是使开关变压器初级绕组上的电压变化速率减缓，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。
当开关管由饱和转向截止时，由于初级绕组上的感应电压反向，二极管D13导通，这时初级绕组与电容C09并联，则Q01c、e极上的电压上升速率变缓。当开关管再次导通时，C09中的能量经电阻释放，以便开关管再截止时缓冲电路仍起作用。
并在Q0lc、e极上的二极管D16是续流二极管，作用如下：在Q0l截止时，放掉Q01c、e极间的电荷，以提高Q0l的开关效率。
实测得开关电源输出插座CN15的⑩、⑩脚间，⑦、⑧脚间，④、⑤脚间，①、②脚间输出电压均为15V。
