5．室内风机控制电路
在室内风机的作用下，室内空气经过冷却的蒸发器后温度降低。室内风机控制电路的作用是控制室内风机风速，使之依据环境条件（或者设定风速）而自动调节风量。

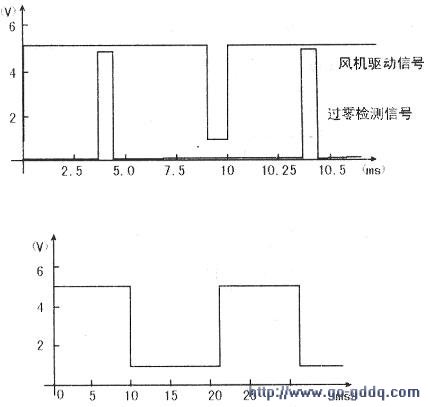

本空调室内风机采用单相异步电动机，室内风速改变的电气原理是通过电压来改变风速，其电路如上图所示。单片机通过过零检测电路对交流电零点进行检测，从而得到一个控制起始点，经芯片内部延时（延时时间少于交流电的半个周期）后从TMP87PH46N⑥脚输出风机驱动信号（以过零点为起始点），光电耦合可控硅(IC05)导通，单相异步电动机加电运转。延时的时间长短决定了室内风机的风速。过零检测及室内风机风速为高速时的驱动信号波形如中图所示。
室内风机转速的反馈信号送给单片机⑦脚，如下图所示，以便检测室内风机运转的状态，从而有效准确地控制室内风机的风速。
本电路的关键元器件是可控硅IC05，其特点是：若给输出端连续供电，当输入端输入一脉冲时，输出端便导通；当输出端断电时，即使输入端有电，输出端也不会导通。
正常工作时，单片机⑥脚的电压峰值约为4.2V，频率约为100Hz；单片机⑦脚的电压峰值约为5.2V，频率约为30Hz～47Hz（风机转速越高，此电压的频率越高）。
在实际检修本电路时，应先确}人遥控器的开机设定以及温度传感器是否正常，再检查过零检测信号、风速反馈信号及光电可控硅是否正常。
另外，如果室内风机开始运转，但转动一会儿后便停止，这时应检查室内风机风速反馈信号是否正常。
