二、通讯电路

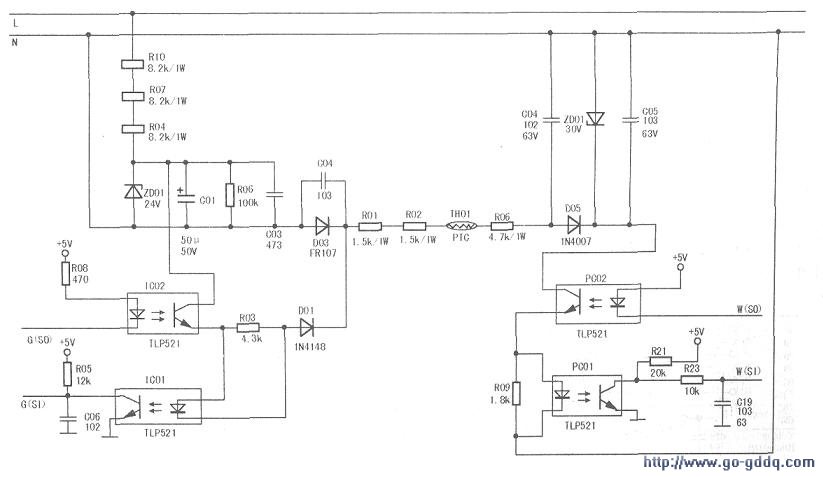

通讯电路是室内机与室外机进行通讯的通道，其电路的工作方式为半双工申行通讯。本机通讯电路如下图所示。
1．通讯电路的供电
AC220V电压先经R10、R07、R04降压，再由C01和C03以及R06直流滤波，并经ZD01稳压为直流24V，作为室内通讯用电源。室外通讯用电源则由ZD01(30V)及C04、C05稳压滤波后提供。
2．通讯过程
当室内机向室外机发送信号时，G(SO)向室外发送数据信息，W(SO)保持低电平，W(SI)接受室内机发送来的信息；当室外机向室内机发送信息时，w(so)向室内发送数据信息，G(SO)保持低电平。
3．检修须知
本电路的关键性器件为光耦TLP521及稳压二极管ZD01(24V)、ZD01(30V)。
正常时，信号线和零线之间的电压在DC0V、DC7V、DC18V之间变化。因此，在检查通讯电路的输入／输出信号是否正常时，可用万用表测量零线与信号线之间的直流电压是否有规律地波动来判断。
