3、振荡电路
在单片机系统中，振荡电路为系统提供一个基准的时钟序列。
振荡信号犹如人的脉搏，使单片机程序能够运行以及指令能够执行，从而保证系统正常准确地工作。

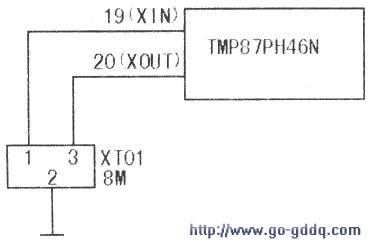

振荡器XT01的①脚和③脚分别接单片机TMP87PH46N的(19)脚和(20)脚，XT01②脚接地，如下图所示。在TMP87PH46N内部集成了两个高频滤波电容，分别连接到XT01的①脚和③脚，并连接到地，以消除振荡信号的高频杂波，为单片机提供一个8MHz的稳定时钟。
检修振荡电路时，除用示波器观察波形外，也可用万用表测量芯片(19)脚和(20)脚的电压。若振荡电路有问题，可能会引起的现象是：系统不工作，遥控不能开机（使用应急开关会有反应）
4、过零检测电路
在控制系统中，过零榆测电路为单片机提供一个输入榆测和控制信号，主要有以下两个作用：一是用于控制室内风机的风速；二是检测室内供电电压是否正常。

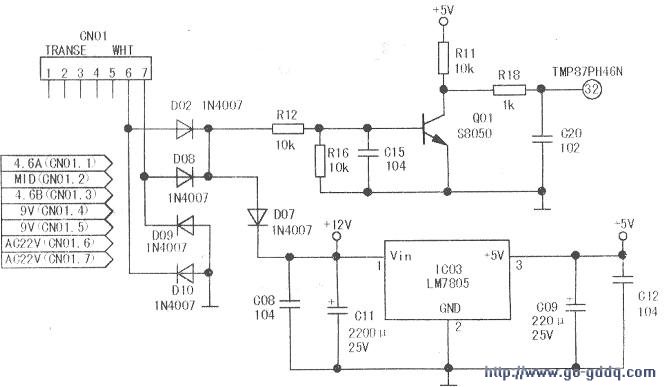

本机过零榆测电路如上图所示。电源变压器输出 AC12V电压，经D02、D08、D09、Dl0桥式整流后输出一脉动的直流电，其波形如下左图所示。脉动直流电经R12和R16分压后加到Q01基极，当Q0l的基极电压小于0.7V时．001不导通；当QO1的基极电压大于0.7V时，Q01导通，这样便可在Q01的c极得到过零触发的信号，如下右图所示。
因三端稳压块7805的后级安装有一些电容，当室内机供电中断或电源电压异常时，这些电容还存留一些电荷，芯片还会短时在电容残留电荷提供电源的情况下继续工作。在这种情况下，极易出现意外，为防止这种情况出现，在7805的前级检测电源电压，能使单片机迅速响应电源的变化。
过零检测信号的有无最好用示波器观察，也可用万用表检测Q01摹极和集电极的电压来判断。如果过零检测信号异常，可能会引起室内风机不运转，或者室外机不工作。
