本人自制了一简单充电器，不仅充电电流可调，而且充满后自动断电，使用两年来一直很好。

　　一、充电原理

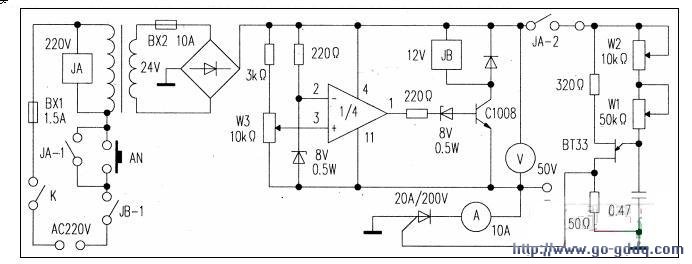

    如图所示，当需要充电的电瓶的“+”“-”极接入电路时，先将w1左旋到底，再打开电源开关，然后按下AN按钮，JA动作，JA-1吸合而自锁；JA-2接通充电电路。以36Ah铅蓄电瓶为例。慢慢调整W1改变BT33的振荡频率，从而改变单向可控硅的导通角。使电流表的指针为1.8A左右，此时充电器对电瓶进行充电，随着充电时间增加，充电电流逐渐减小，电瓶两端电压逐渐增加，当电瓶两端电压为16V时，JB动作，JB-1断开220V供电电路；JA释放，JA-1解锁，同时JA-2断开电瓶与检测电路，充电器停止工作。

　　二、元件选择
    电瓶的安全充电电流一般为容量的1／20。如36Ah电瓶充电电流为1.8A左右。为了使充电器具有通用性，变压器的功率最好选大一点。输出电压高一些，我选择次级输出10A／24V变压器，可以给150Ah以下电瓶进行充电。整流用20A／200V硅堆，单向可控硅为20A／200V。JA继电器的触点电流大于10A，JB继电器及按钮的触点电流要大于5A。集成电路电路用LM324比LM741好一些，市场上74l的正品买不到。次品输出⑥脚不动作时有1.3V左右的电压。电阻用1／2W，其他如图所示，没有特殊要求。

　　三、安装与调试
    元件固定在铁皮制作的金属机壳内，体积视变压器的大小而定。电流表头、电压表头、电源开关、按钮、充电“+”、“-”极接线柱、电流调整电位器W1安装在前面板的适当位置，保险丝及电源线引线安装在后面板上。整流硅堆和单向可控硅要加装散热片。将元件焊接在万用电路敷铜板上，按照电路图连接无误就可以调试。用一个外接16V电源给以运放LM324为中心组成的电压比较器供电，调整W3使继电器JB刚好动作。保护电路调整完成。找一个150Ah的待充电的铅蓄电池，接入进行充电，慢慢调整W1和W2，即调W1使充电电流增加，调W2使充电电流减小。当W1调到最大时使充电电流为7.5A，从而使充电电流小于变压器的运行电流。调整完后将W2更换成与调整后阻值相近的固定电阻。

　　四、使用注意
    充电前必须将W1左旋到底；充电时电瓶不能接反：要慢慢调整充电电流的的大小；充电结束时要关掉电源开关。
