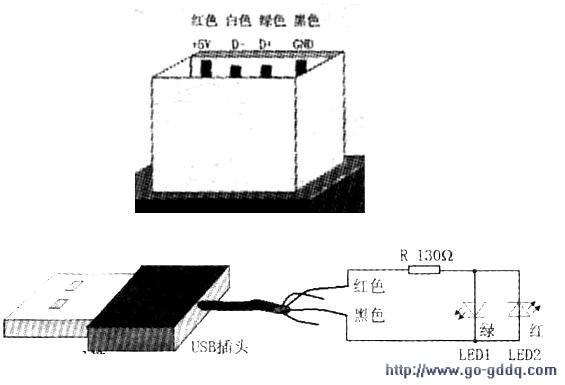

USB插头的极性如上图所示，红色、白色、绿色、黑色的引线分别表示+5V电源、数据线负极、数据线正极和地线。假如数据线正负极接反了，最多是USB设备不能正常识别或使用而已，但一旦+5V电源线接到其他位置，则可能引起USB设备或接口电路的损毁。本USB插座极性检测器的原理如下图所示，其作用就是检测USB插座电源正负极是否正确连接。USB插头可选用现成的USB延长线，把图中的三个元件以及USB延长线的红色、黑色芯线焊接到一小块面包板上，然后用热熔胶固定芯线的根部，此时一个简单实用的USB插座极性检测器就做成了。使用时把USB插头插到待检测的前置USB插座上，如果绿灯亮，说明电源极性连接正确，可以放心插入USB设备；反之，如果红灯亮，说明电源正负极接反了，务必调整前置USB的连线，至检测器的绿灯亮方可插入USB设备；如果红、绿灯均不亮，说明至少有一根电源线连接到数据线的位置上，亦须如上调整连线。假如绿灯亮，插入USB设备却不能正常识别或使用，则很有可能是数据线的正负极接反了，把机箱内绿色、白色的USB连线掉换即可。
