用6C19胆机制作的AB1类放大器
来源:本站整理  作者:佚名  2011-04-14 09:08:18

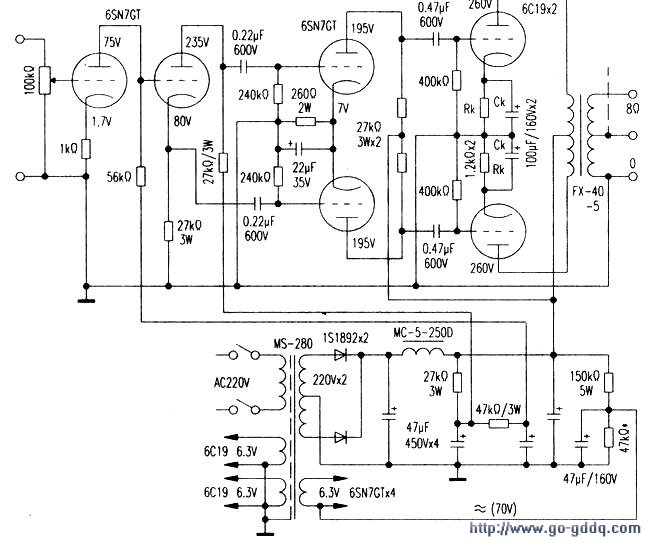

  为了保持6C19容许板耗11W的极限条件。仍采用200V的板极有效电压,经试算AB。类状态参数是:板压200V,栅负压一60V、板流50mA×2,当负载阻抗为2500Ω时输出功率为11W,非线性失真约5%。如果选择负载阻抗为1.6kΩ,输出功率可达12W以上,但非线性失真达到8%。6C19的AB1类状态驱动信号幅度最大可达60Vpp,故加入负反馈成为禁忌,所以选用2.5kΩ负载阻抗使输出级失真不超过5%,此状态下驱动条件和6N5P相近。前级可采用完全相同的电路组合。见下图。

  6C19AB。类放大器采用阴极自给栅负压,静态时阴极电阻Rk两端有60V的压降。因此两管各接入1.2kΩ的阴极电阻。

  两管各自采用独立的Rk可便于静态平衡的调整。调整时可在小范围内改变1.2kΩ电阻的值使两管阴极电流在无信号时均为50mA.相对误差以±3mA为限。当输入信号幅度增大时板极电流会随之增大。致使动态栅负压值升高。所以此输出级有较强的大信号适应能力,最大输入65Vp-p的信号仍处于无栅流的AB。类状态,使输出功率达到12W以上。但非线性失真有所增大。故本机中选择较高的负载阻抗2500Ω,限制大信号峰值电流。自给栅负压使阴极电位提高至60V以上。为了保证板一阴极间有效电压为200V,故板极供电采用268V+10%的高压供电。6C19低板压运用允许采用较大阻值栅极电阻,将栅极电阻由100kΩ改成图6的400kΩ~470kΩ,有利于低频下潜。同时将本机两组耦合电路的低端转折频率的距离拉开成为3Hz(0.22μF,240kΩ)和O.7Hz(O.47μF、470kΩ)使整机频响曲线更宽更平坦。

  本机输出级板极一板极负载阻抗为2500Ω,输出变压器可选用E22铁芯。叠厚25mm配双槽阻燃塑料骨架。初级用φ0.17mm高强度漆包线绕2×1600匝,次级8Ω用φO.64mm线绕190匝。16Ω则用φO.51mm线在8Ω尾端接绕67匝。为了保证初级两臂对称性。初级两组各1600匝。

  平均分布于骨架两槽内。一组正向、一组反向绕制,绕好初级将两组头尾相连接B+的中心抽头。另一头、尾接6C19两管的板极。次级可将总匝数各分成平均的2份。分置于两槽内初级绕组的外层。

  本机B+电压较低又采用扼流圈滤波。对交流纹波的抑制能力较强,故电路中未加入+B电压延时电路。不会对6C19的寿命有影响。
