初学DIY胆机发烧友，对推挽输出级往往不敢涉足，因为推挽电路涉及的调试内容多且要求严格。推挽电路的关键在于平衡，无论是交流平衡、直流平衡、元器件的对称性。处理不好都会使推挽输出的优势大打折扣。像6P13P这种线性较差的多极管，在A类、AB.

　　类推挽中调试有方可以弥补其非线性失真。如处理不力则可能惨不忍听。因此，用6P13P接成推挽。需认真对待。

　　初入门DIY推挽机。可以选择SRPP分压调整式推挽。实际属串联供电自倒相的单端推挽。在日本风行用于电压放大器。被称为禾田茂氏放大器。实际上，SRPP电路创始用于功率放大。南于采用串联电阻分压倒相，功率损耗较大。也难以平衡。故后来被需要倒相器的SEPP所取代，常用于小功率电压放大。如果输出管跨导较高，有较低的栅负压，则使串联取样倒相电阻极小（此点正是SRPP适宜小功率电压放大的原因之一）。此类损耗也就可忽略了。

　　因此。6P13P具有此特点：首先，6P13P适合低板压供电。采用串联供电SRPP，使电源电压不会太高。其次，6P13P高跨导、高增益。为了得到单端推挽上管的输入反相位信号，上管阴极只需串联接入160Ω电阻。此电阻既构成上管自给栅负压电阻。同时下管板极输出电流在此电阻上产生信号电压降。将与输入信号相位相反的极性接人上管阴极。轻松完成倒相作用。单端推挽电路从两管中点输出同相位合成信号。完成推挽输出。当两管处于A类状态时。两管互补向输m端提供电流。以达到提高输出功率的目的。只要此A类放大有较低的失真度。放大器是否对称、是否能抵消两管偶次谐波失真就无关紧要了。以此观念出发，SRPP单端推挽是最简单的、无需倒相器的推挽电路。其单端信号输入、单端信号输小使此推挽输出级简单至极。而可以得到近似两倍于单端A类输出级的输出功率。虽然SRPP和SEPP有相同的负载特性。因为两管并联输出。相位相同。输出级内阻为单端输出的二分之一。最佳负载阻抗为普通推挽的四分之一。A类单端的二分之一。6P13P在上述A类单端状态，负载阻抗为260011.所以SRPP输出级负载阻抗为1300Ω，即使说此单端推挽电路仍需采用输出变压器。只不过阻抗比为1300Ω：8Ω=162.5：1。换算后匝数比为12.75：1。负载阻抗的降低，对输出变压器的工艺可大为简化。改善输出级频响

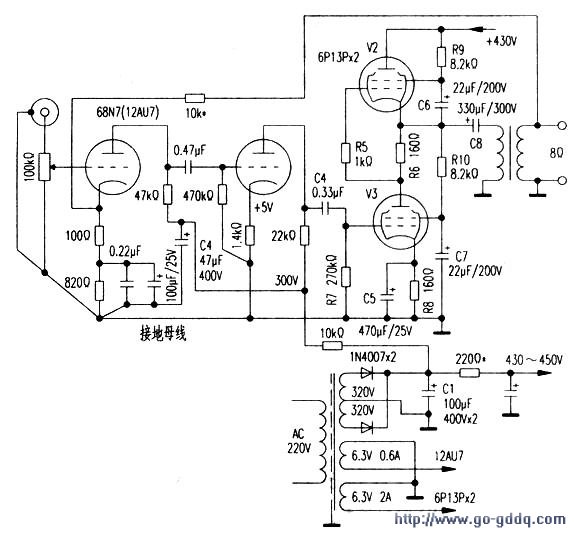

　　也就轻而易举了。电路见下图。

　　SRPP电路中R6是关键元件。既决定了两管的直流平衡。

　　也与输出信号平衡有关。为了达到直流平衡，则R6应和R8相等。以使两管中点电压相等。从交流等效电路分析，R6串联在两管之间损失了部分输出信号。所以R6太大对SRPP输出级是不利的。为了使R6不太大。则要求输出管有高跨导特性。此点是6P13P四极管接法。以保持其高增益特性。

　　两管第二栅极由各自板极供电端得到相对于各自阴极有150V电压。此时6P13P仍符合图4电路的工作状态。输入单端12Vp-p信号，达到输出功率2×5W的目的。因为输出级取消了阴极负反馈电路，使6P13P非线性失真增大为8％以上，为此图5中电路采用了包括输出变压器在内的大环路负反馈。以改善各级输出特性。驱动级还加入了β=0.064的本级电流负反馈。

　　使驱动级增益、失真降低为原值的1/1.896，再加入不足-10dB的大环路反馈，使整机失真不大于5％。

　　为了使电路简单。采用了220Ω电阻和2只100μF大电容滤波向输出级供电，改变220Ω电阻值。可使SRPP供电电压为424V.以达到每只输出管板一阴极有效电压200V的目的。如果有5～10H的阻流圈代换220Ω电阻。滤波效果会更好。为了调整电压可在整流输出端和C1正极间接人50～100Ω/3W电阻进行调整。

　　1.输出变压器的绕法
　　
　　本机输出变压器初级无直流通过。因此可用20mm×20mm截面的铁芯自制，EI片交错插片。无需留空气隙。初级绕组用φ0.18mm线绕2500匝。次级4Ω绕组用φ0.8mm线绕138匝，8Ω绕组用φ0.64mm线在4Ω绕组尾端接绕58匝，可采用先绕次级后绕初级的简单多层绕制工艺。

　　2.电路调整
　　
　　首先是输出级的调整，在430V左右的供电电压下，R6、R8采用155～165Ω/3W的电阻。检测V3板极对地电压应为212～215V之间，如此电压值超差。可改变R6的值使之正常。增大R6,V3板极电压会降低。反之则升高。调整后使V3板极近似为B+电压1/2。6P12P加速极电压检测应注意，负表笔接检测管阴极，Ug3应为150～162V之间，且两管电压对各自阴极应相等。超差可选择8.2kΩ电阻进行调整。

　　电源的调整之一是，调整前级供电在300～330V之间。如过高可增大10kΩt退耦电阻，务必使之不超过330V。

　　输出级供电可调整220Ω电阻（不少于3W），使之在430V以下。前级电子管各极电压图示为用12AU7时测得，也可换用大八脚管6SN7、6N8P，电压误差也不应超出图注10％。

　　最后连接负反馈电阻Rnf=10kΩ。如果放大器发生自激振荡。可将输出变压器初级两线对调。当发生最大音量时激励不足、音量不够时，可酌情增大Rnf的阻值，降低反馈量，或者在驱动级阴极电阻（1.4kΩ）上并联1只100μF/25V的电解电容器。取消电流负反馈以提高增益。
