过压保护实验电路
来源:本站整理  作者:佚名  2011-10-11 09:09:03

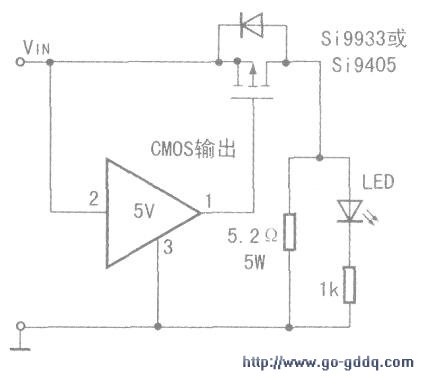

  实验电路如图所示。用5.2Q/5W的电阻作为负载.1KΩ串接LED用作开关通断指示。正常工作电压VCC=4.5V,极限电压VuMH=5.5V。VDET按VDET=(VHMH-0.2V)/1.05计算得5.04V,取5V。用双P管Si9933作为功率开关。Si9933的极限-Vos=20V,极限-VGS=±12V。在-VGs=4.5V时.ID=±3.4A,RDS(ON)=O.11V。

  实验用0~ 30V直流稳压电源供Vcc,从4.5V开始。上电后,LED亮,测①脚上的电压4.40V;测-VGs=4.49V。

  按上述实测计算:-ID=VF/RL=4.40V/5.2Ω =9.846Ao  RDS(oN)=-VDS/-ID=0.07V/0.846A=0.082 Ω。

  在Vcc=4.5V时开始缓慢升压,到Vcc=5.19V时LED灭;在5.5V时开始缓慢降压,到Vcc=5.01V时LED亮。说明Vcc到5,19V后P管断开,可靠地保护负载电路。Si9933(双P并联)在1A时,压降约O.1V,损耗是很小的。

  本电路也可采用Si9430,它具有更好的性能。
