CRT彩电开关电源的过压保护电路如下图所示。下图(a)、下图(b)为分立元件开关电源过压保护电路，只是保护执行元件GV不同：下图(a)保护执行元件为三极管；下图(b)保护执行元件为晶闸管。JVCTA四片机芯，东芝X56机芯，长虹TDA机芯，康佳T953P等彩电，采用了类似的过压保护电路。

　　保护执行元件GV的触发电路通过稳压二极管VD1或分压电路对开关变压器输出的电压进行检测，当开关电源电压正常时，开关变压器③～④低压绕组间的感应电压低于稳压二极管VD1的稳压值，VD1截止，检测管GV也截止，对电路不产生影响：

当开关电源输出升高，低压绕组③～④输出的电压高于基准稳压二极管VD1的稳压值时，基准稳压二极管VD1击穿，通过限流电阻Rl将电压加到检测三极管GV的基极（或晶闸管GV的控制极），检测管GV由截止变为导通，将开关管GK的基极脉冲对地短路，迫使开关电源停止工作。

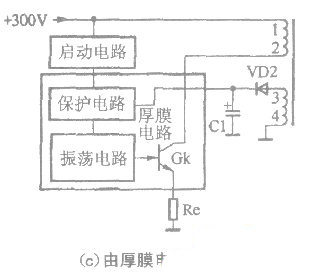

　　下图(c)为电源控制电路内部过压保护电路，STR-S6709、MC44608、TDA16846、KA3S0680RFB、KA3S0880RFB、TDA4605等电源控制电路，在其内部设有过压检测电路，对开关变压器低压绕组或反馈绕组的电压进行检测，当被检测的电压高于设计值时，保护电路启动，迫使振荡电路停振或切断开关管的激励脉冲。由于厚膜电路内部的保护检测电路具有逻辑控制功能，其检测和保护功能更精确、可靠。
