如何用带有经纬度的地图来校准地图
　　
　　身边有很多印刷的纸质地图都带有经纬度（地图上纵横交错的小方格便是经纬度线），虽然这些经纬度的构成和印刷精度都不高，甚至经常发生比例失调，但是对于很大比例的地图来说，我们是不可能跑出去采集很多航点的，在这种没有任何可以利用的校准数据的情况下，用这些经纬度来校准地图确实是一种最简单和有效的方法。

　　如下图广东省地图上共有48个经纬度点，这种图就是我们要寻找的典型的带有经纬度的纸质地图

　　将上图扫描成JPG格式的电子文档，并转换成OZI最高效的地图文件，格式是OZF2，作为最后使用的OZI导航地图。有关地图的扫描和文件格式转换，请参阅前两期文章。

　　有一点要注意，一旦地图用于校准后，其大小和位置都不能再改变了，否则就需要重新校准了。当然在不改变大小和位置的前提下，增加一条线路或移动一个村庄还是可以的。运行OZI程序，用菜单中的“文件”-“载入并矫正地图图像”把需要校准的地图调入。

　　我们载入刚才扫描好的广东省地图： 打开“缩放窗口”下的“视图窗口”，这样方便查找地图。“地图投影方式”栏中选择UTM方式（此图的分辨率为：1953x1494）

　　由于广东省的地图较大，经纬度校准点很多，所以可以选择OZI“多项式算法”进行地图坐标计算，进入“选项”，选定“选择使用多项式校准地图”。
　　
　　在地图校准的对话框里，能够设置1-9个校准点的坐标和位置，分别对应的是“点1”一“点9”的选项卡。

　　选取“点1”选项卡，通过“缩放窗口”移动主窗口的地图，一个处于广东省内的经纬度交叉点出现在地图上。通过“缩放窗口”对光标的位置是否处于经纬度交叉点进行核准，然后点击，那么①的校准点位置就出现在主屏幕上，“缩放窗口”在对应位置也出现‘1’符号，对话框中的“图像坐标”的X、Y也就定位了。然后输入这个交叉点的经纬度值，选择北纬／东经。

　　用同样的方法对点二进行标注：接下来还剩3-7号点，共5个标注点，可以用同样的方法完成：当您标注完这九个点后，请用“map”的后缀名来保存这个文件。

　　下面介绍本节的重点内容：

　　大家注意到了，本次地图上共有经纬度交叉点48个，可是OZI界面上仅仅提供9个点位给用户校准，但OZI实际能提供30个点位来校准，因此为了能用更多的点位来校准这幅地图，请按下面步骤来操作实现。

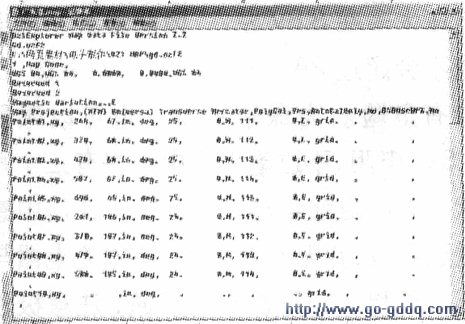

　　先在文件夹任意处建立一个记事本文件，然后打开该文件，并用此文件的打开功能去打开刚才我们保存的“广东省．map”文件，你会发现如下内容:

　　上图所示就是导航地图的文件参数了，通过修改这里，我们可以达到30个点位的校准。

　　通过修改Point的编号，把“Pointl”-“Point9”和“Pointll”-“Point19”交换。同时把北纬／东经参数也加上。修改完毕后保存。

　　再次到021软件下面的“检查地图校准”菜单下打开这个MAP文件：打开后你会发现原来的1-9个点位变成了11-19，这样你就可以再次添加“1-9”个新点位了：通过这种方法，我们可以精确地校准一幅大地图了，掌握此方法后，图上的点位个数可以应你的要求来增减，无非是工作量的问题了，当然，点位越多，数据越准确！

　　这就是我们所说的用带有经纬度的地图来校准地图。
