行扫描部分和开关电源部分是彩电中最容易发生故障的地方，许多彩电整机工作的一些电压（如帧扫描电压、+12V等），需行输出变压器提供，因此行扫描电路故障现象是各种各样的。同时。由于行扫描部分是整机的最大负载，如果发生过电流故障，将直接威胁开关电源，严重时甚至会烧开关管。

　　一、行振荡电骆的检修

    1、常见的行振荡电路

    （1）早期彩电的行振荡电路采用RC振荡器，如TA7698、TDA4501等，其特征是集成电路外接行振荡电容，同时还设有一个可变电阻，可调节行频。这种电路在有、无信号时，屏幕上的字符会发生位移。

　　（2）LA7680、TA8659等芯片采用500kHz晶振振荡器，再在集成块内部分频得到稳定的行频和场频，无需电位器调节。

　　（3）采用TDA8362、TDA8838、LA76810等芯片的彩电中，集成电路有内部振荡器，或利用4.43MHz晶振分频。刚开机时，在行频未锁定以前。其输出的行振荡脉冲的频率是高于正常行频的。然后集成电路先识别彩色制式，等制式确定后再以副载波振荡频率作为基准。进行行频校正。这类电路的特点是如果副载波晶振损坏。不但没有彩色，有时还会造成行不同步。

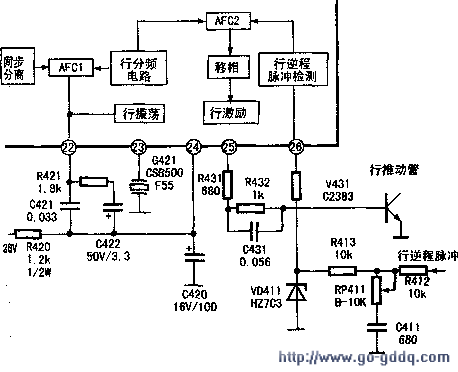

　　典型的彩电LA7688行振荡电路如下图所示，这种电路结构在几种行振荡电路中都大同小异。图中24脚为行振荡起动电源脚，23脚外接500kHz品振，22脚为行AFC1的滤波脚，26脚为行逆程脉冲输入脚，同时也是沙堡脉冲输出脚，25脚输出行激励脉冲，去激励行推动管。

　　2、行振荡电路的检修要点

    不管采用什么形式的行振荡电路，有几点是不会变的：

　　（1）行振荡电路往往有独立的供电脚，和集成电路的其他供电脚是分开的。如果该脚没仃供电，会行停振；而如果该脚供电不足，或供电的纹波太大，则会造成行激励不足而烧行管。

　　（2）为了保持和电视台同步、同相，任何行振荡集成电路都有行反馈脉冲输入脚。一旦行反馈脉冲丢失，早期的集成电路仅表现为行不同步；现在的集成电路对行脉冲还用作沙堡脉冲形成。所以造成的故障现象往往是无光。

　　需要注意的是。行反馈脉冲一旦丢失，在不同的集成电路上可能有不同的表现：

　　在LA、TA系列集成电路中，行不会停振，集成电路照样有行激励脉冲输出，行扫描电路照样工作。故障表现可能为无光、但显像管灯丝亮，略开加速极出现回扫线（因此时沙堡脉冲不正常。黑电平钳位电路不能正常工作）。

　　在TDA系列集成电路中，反馈脉冲一旦不正常，则表现为行保护性停振。这时行激励输出端会输出高电平，行推动管饱和。行推动负载电阻很烫。所以TDA机心若发生行停振、行推动负载电阻很烫的故障时，应首先检查行反馈脉冲是否开路。

　　TDA机心的行激励脉冲需要有行反馈脉冲时才能正常输出，但在行激励脉冲输出之前，哪来的行反馈脉冲呢？这好像是“先有鸡还是先有蛋”的问题。原来，当电源开关一接通，行激励脉冲是有输出的。此刻集成电路检测是否有行反馈脉冲输入，若有则校正行频和行相位；若不正常，则保护性停振。

　　（3）任何行振荡集成电路都有行相位校正电路。这部分电路出问题，轻则造成行中心偏离，重则行不同步。
