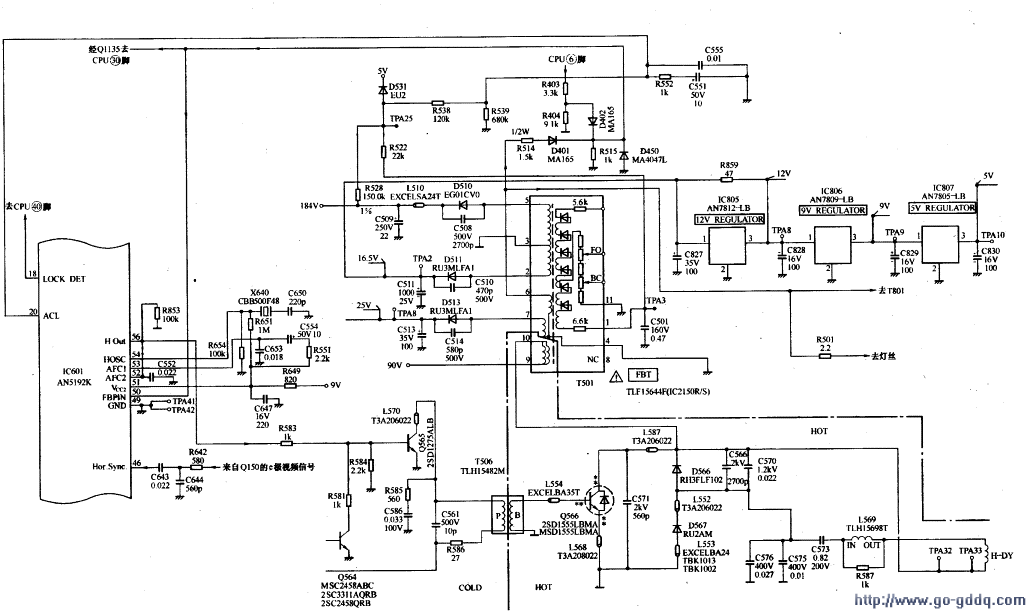

行扫描电路如下图所示。

　　1.行振荡和双AFC电路
　　
　　AN5192K的（46）脚内的行同步分离电路对输入的视频信号中的同步脉冲和黑电平进行幅度检测，取出复合同步信号，然后经微分电路分离出行同步脉冲。

　　AN5192K在（51）脚得到供电后，（54）脚外接的晶振X640（503kHz）和内部电路组成的振荡器开始工作，产生32fh振荡脉冲，经分频得到fh信号送到AFC1，与来自行同步分离电路的行同步脉冲进行相位比较，产生误差电流，经（53）脚的外围电路滤波，平滑成直流误差电压，去调整32fhVCO的振荡频率，使行频。角脉冲与行同步脉冲准确同步。

　　AN5192K的（50）脚为行逆程脉冲输入端，输入的行逆程脉冲经比较放大整形延迟，送到AFC2电路，完成行频同步的行频脉冲也送到AFC2电路。在AFC2内，两个信号进行相位比较，产生的误差电流经（52）脚的外接环路滤波，平滑成直流误差电压，去调整移相器中行频脉冲的相位，实现对行逆程起始时间、行扫描锯齿波电流正负峰值的控制，直至AFC2环路被锁定，这时行频方波的跳变上升沿正好处于行逆程脉冲的中间位置。

　　由AFC2处理后的行频信号，经行激励输出电路处理后，从AN5192K的（56）脚输出行激励脉冲信号。

　　重点提示AN5192K的（18）脚为行锁定检测输出脚，当行频与行同步脉冲同步时，该脚输出高电平，不同步时，输出低电平。（18）脚输出的检测信息送到CPU的（40）脚，作为电台识别信号，用于调谐、静噪及无信号5分钟自动直流关机。

　　AN5192K内产生的沙堡脉冲主要有以下作用：其中的色同步选通脉冲用于控制色同步选通门的开启和关闭，根据色度信号（在扫描正程期存在）和色同步信号（在扫描逆程期出现且位于行消隐脉冲后肩）出现时间上的差异，从色度信号中分离出色同步信号；其中的行逆程脉冲和场频脉冲用于R、G、B基色信号在回扫逆程期间进行行场消隐。

　　另外，沙堡脉冲还从AN5192K的（62）脚输出，分成两路：一路送到1行基带延迟线TDA4665，另一路送到SECAM制解码器‘TDA8395，作为SECAM制识别、ACC放大、SECAM制PLL锁相解调的控制信号。

　　2.行激励电路
　　
　　AN5192K的（56）脚输出行频方波脉冲，经R583加到行推动管Q565的基极，由Q565进行倒相功率放大后，再经变压器T506耦合，将行激励脉冲信号加到行输出管Q566的基极，使Q566工作在开关状态。、R585、C586并联在Q565的集电极，其作用是吸收Q565截止瞬间产生的反尖峰脉冲，保护行推动管不被击穿。

　　3.行输出电路
　　
　　Q566内含阻尼二极管，C571、C566、C70、C576、C575为逆程电容，D566、D567为双阻尼二极管，C573为S校正电容，用于校正显像管特殊结构产生的延伸性失真。L569为行线性调节电感线圈，利用其磁饱和特性，可补偿Q566导通时由内阻及阻尼管特性引起的行扫描线性失真。

　　在行扫描逆程期间，行输出管Q566集电极上产生约900v的脉冲高压，经T501升压整流，产生显像管所需的阳极高压及聚焦、帘栅极电压。T501的（5）脚产生的行逆程脉冲，经D510、C509整流滤波，获得184V直流电压，作为视放级工作电压；T501的（7）脚产生的行逆程脉冲，经D513、C513整流滤波获得25V电压，作为场输出级电路工作电压；T501的（2）脚产生的行逆程脉冲，经D511、C511整流滤波获得16.5V直流电压，作为音频功放推挽放大级工作电压；16.5V电压再经三端集成稳压器IC805、IC806、IC807稳压，分别得到12V、9v和5v直流电压作为机心小信号处理电路工作电压。T501的（6）脚产生的行逆程脉冲分成四路：一路经分压、钳位（约7.5V）后送到AN5192K的（50）脚，作为其内部AFC2锁相环的参考频率和沙堡脉冲的形成信号；第二路送到行逆程变压器T801，经变换整流加到开关管Q801基极，锁定Q801的自激振荡频率；第三路经Q1135倒相放大，得到幅度约5V的行同步信号送到cPu的（30）脚，作为定位脉冲；第四路经R501限流作为灯丝电压。

　　T501的（1）脚产生的束电流经检测电阻R522取样，经R538、R539分压送到AN5192K的（20）脚内的ACL自动束流限制电路。
