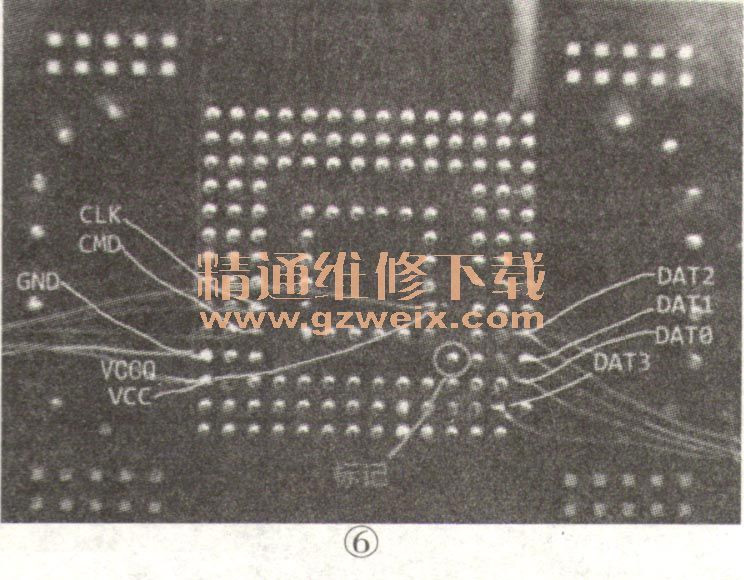

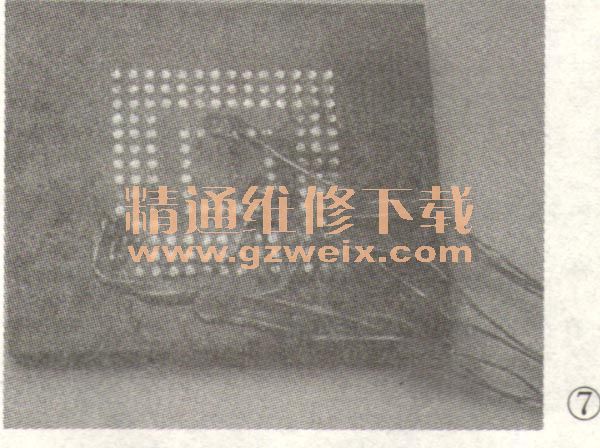

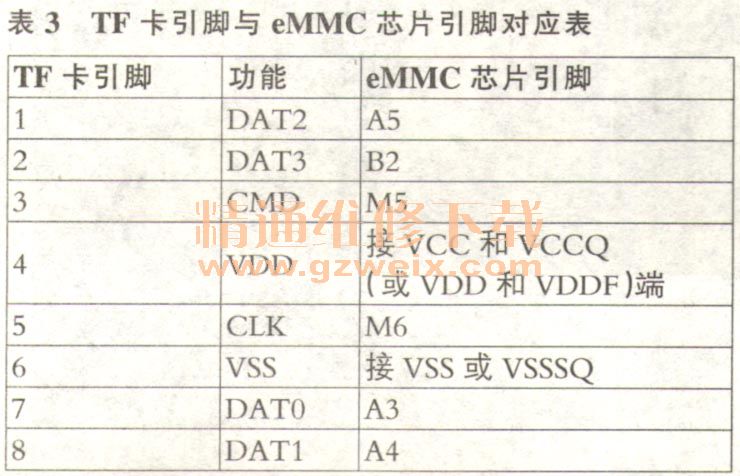

第三步：在废旧的小变压器上取几段细铜导线（或者选用收音机天线上的漆包线），将其一端分别焊接在eMMC芯片的DAT0～DAT3、VCC（或者VDD）、VCCQ（或VDDF）、CMD、CLK及VSS端上，如图7所示。

    需说明的是，eMMC芯片的VCC（或VDD）端有E6、F5、J10和K9脚，VCCQ（或VDDF）端有P3、P5、C6、M4和N4脚。接线时，在VCC和VCCQ（或VDI）和VDDF）中各找一脚即可，如E6脚和P3脚。eMMC芯片的VSS端有H10、E7、G5、J5和KS脚，VSSQ端有P4、P6、C4、N2和N5脚，接线时任接一个VSS或VSSQ端即可。

    另外，如果有条件，可在。MMC芯片的C2脚（即VDDI端）对地接一只0.1 μF的贴片电容或瓷片电容，以提高芯片的稳定性。
    因eMMC芯片的引脚焊点非常小（焊点直径为0.3mm），所以在焊线时需先确认引脚位置是否正确，然后再用尖头烙铁及优质焊锡丝焊接，并建议在放大镜下进行操作。每焊接好一个线头，均需用放大镜查看焊点接触是否良好，与周围引脚有无短路现象。
