九洲DVS-798村村通卫视接收机高频调谐器的代换
来源:本站整理  作者:佚名  2015-07-25 11:09:11

    一台九洲DVS-798村村通卫星电视接收机(二代中九机,主芯片是GK6105S )、故障现象是无信号强度和信号质量数值。
    拆机检查发现,雨水通过馈线从F头处进人机内,导致SCISCM5108L型高频调谐器损坏。

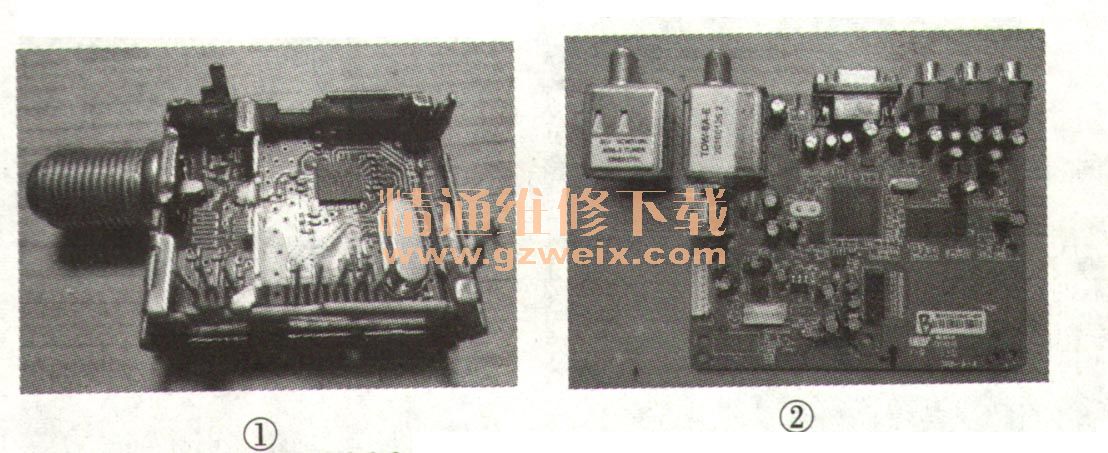

    借助电烙铁和吸锡器从PCB板上拆下调谐器,发现调谐芯片型号是S3051A。虽然笔者维修过不少卫星接收机,但这种型号的调谐芯片还是第一次见到。因接收抓的高频调谐器型号不同,驱动程序(即控制微码)也有所不同,即使换上外形一样的也无法正常工作。上网搜索得知该调谐器以及里面的直接变频式射频调谐芯片S3051A均系苏州生产,但官网上只给出一些性能参数,并没有给出相关的兼容产品型号。后经咨询得知:部分接收机的高频调谐器的主芯片采用RDA5812、如图1所示,这类调谐器可代换SCI SCM5108L型高频调谐器。于是从料板上找到一只采用RDA5812芯片、型号为TDW-6A-E的调谐器换上,如图2所示。开机后自动搜索节目,能正常接收58套节自,代换成功。

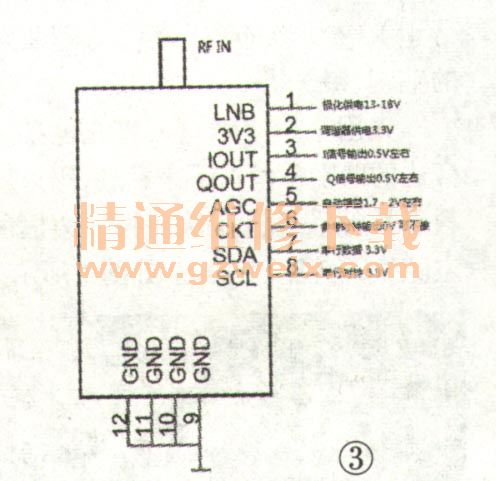

    该类型调谐器引脚功能及正常工作时电压如图3所示,供大家实修时参考。
