上电测得D12、D11、D13和D8的负极电压分别为3.26V、2.99V、4.15V和0.66V。由于D12负极电压远低于T3的输入电压闭值（15V），所以T3的③脚输出电压约为0V；由于12V电压约为0V、则Q3截止，故5V输出电压也约为0V。
    从理论上讲，整流滤波电路异常可导致输出电压降低，但12V、5V电压整流滤波电路同时出问题的可能性不大。3.3VS电压基本正常，说明稳压电路也基本正常，怀疑开关电源初级电路有问题。测得ICI的⑦、⑧脚（内部MOSFET管D极）电压为308V，正常；⑤脚（VCC）电压为9.49V，偏低。检查R4、D6、C6均正常，代换ICI后故障依旧。检测R3、C5、D7等元件，未发现异常。是不是ICI进入了间歇振荡状态呢？因为在这种状态下，开关电源次级绕组和辅助绕组的输出电压会同步大幅降低。细看该机电路，发现开／待机控制电路有些特殊，并且该电路可控制ICI的工作状态，具休控制过程如下：
    待机时，STB信号电压为高电平（实测为3.11V）、Q5导通，Q4也随之导通，其c极输出的电压经D15降压后作为3.3VS电压（实测为3.13V）。此时，由于D8、C9～C11整流滤波输出的电压低于3V，则D17截止。在此状态下，稳压取样电压来源于D13对应的绕组。由于该绕组的匝数多，在稳压电路的作用下，IC1工作于间歇振荡状态，所以各组输出电压均大幅下降，以达到降低整机功耗的目的。
    开机时，STB信号电压为0V、Q5截止，Q4也截止，则D17导通，3.3VS电压由D8、C9～C11整流滤波所得电压提供。由于D8对应的绕组匝数少，为了保持3.3VS电压稳定，则在稳压电路的作用下，IC1内部的振荡电路正常工作，各组输出电压均为正常值，从而保证整机正常工作。
    检查开／待机控制电路，测得Q5的b极电压为0V，但c极电压也为0v，明显异常；Q4的e、b、c极电压分别为4.15V、3.52V、3.89V，这说明Q4处于导通状态，而正常时应为截止状态。结合电路分析，故障原因应是Q5状态异常导致IC1进入了间歇振荡状态，从而出现不开机现象。断电后测量Q5的c、e极的在路电阻，正反向均为3.4kΩ，难道Q5的c、e极漏电？在焊下Q5前，发现Q5的c、e极铜箔在e极附近距离很近，且此处铜箔边缘有霉菌点，如图2所示。

    先用刀片刮去霉菌点，然后用吹风机烘干此部分线路，再次测量Q5的c、e极的在路电阻：黑表笔接e极时为13.5kΩ，黑表笔接c极时为∞，已符合电路连接特点。通电试机，机顶盒面板红灯亮，测量电源板的各组输出电压均正常；连接电视机试机，图像、声音均正常。
    事后分析：此机故障与笔者所在地天气有关，近其我地阴雨不断，室内空气湿度较大，导致该机顶盒电源板受潮，从而引发故障。由于线路漏电有一个渐变过程，所以前期出现有时能开机、有时不能开机现象。

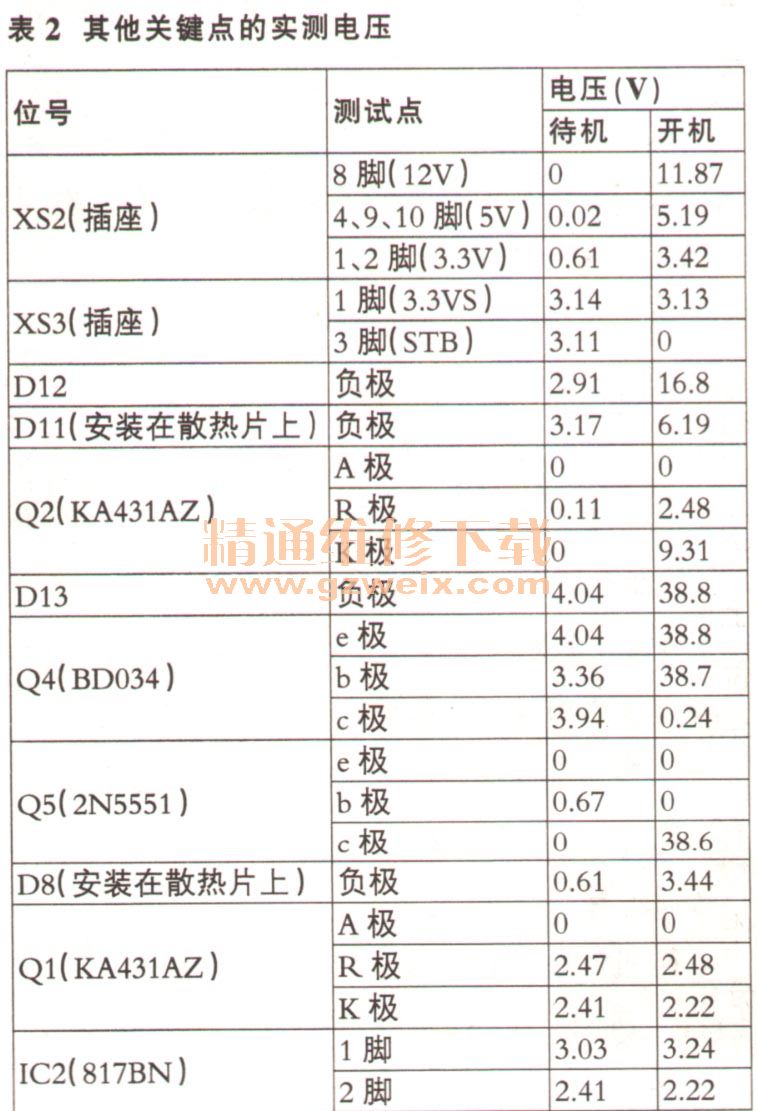

    由于多地广播电视局都配发该型高清机顶盒表1 A6051M（ IC1）引脚功能与实测数据给有线电视用户，其社会拥用量大，加之机顶盒长时间处于工作或待机状态，所以故障时有发生。为便于以后检修时参考，特实测出该机电源芯片A6051M及其他关键点的正常电压，见表1、表2。
