故障现象
据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机也不能工作。
故障分析
根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。
故障检修
1．判断故障的大概部位
      (1)接通电源后，测量加到电源变压器BT初级上的220 V交流市电基本正常，次级输出8V左右的交流低压也无问题。
      (2)测量稳压电源电路中调整管VT8（3DA028）发射极上输出的＋5 V电压基本正常。

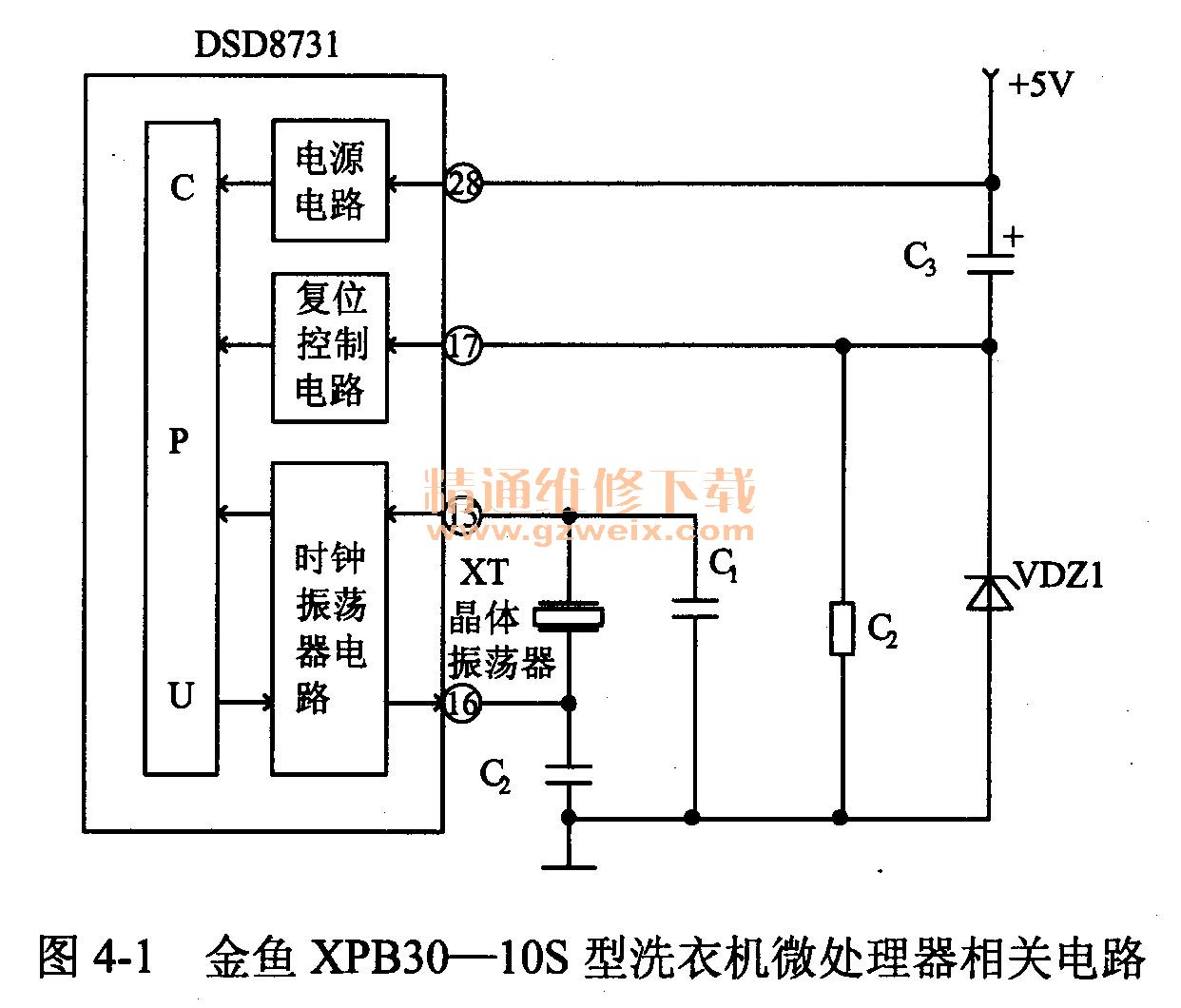

      (3)测量系统控制微处理器DSD8731的28脚上的5V电压正常，相关电路如图4-1所示，检查DSD8731的17脚上的复位信号也无问题，但检查时钟振荡电路引脚15与16脚上为低电平，而正常情况下应为1.5 V左右的电压。

(4)对DSD8731的15与16脚之间连接的凡电阻器、石英晶体振荡器XT (4NHz),电容器C1与C2进行检查，结果C2电容器有严重的漏电现象。
2．故障处理
    更换一只新的、同规格的27 pF的瓷片电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    微处理器DSD8731的15与16脚之间连接内外电路组成的时钟振荡电路在谐振时，在石英晶体XT的两端有最大谐振电压，该电压经电容器C1与C2组成的分压电路分压后，送至DSD8731内部放大器的输入端，为振荡器提供足够的正反馈电压。由于石英晶体等元器件组成的反馈网络具有选频特性，对于不同频率的信号有不同的增益和相移，而只有信号频率等于石英晶体的固有频率时，电路才满足自激条件。因此，石英晶体振荡器输出的信号为单一频率的正弦波，判断时钟振荡电路的工作是否正常可以采用示波器直接测量DSD8731的15与16脚上的波形，这样比较直观、快捷。
