故障现象
据用户介绍，该全自动洗衣机曾因为洗涤过程中有时停止运转而请人修过，而后出现接通电源进行脱水工作状态时，脱水桶不转，波轮只能逆时针单向运转。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位或原因通常有以下两个方面：
    (1)微处理器ZILOG-Z8的26与25脚输出的控制信号异常或控制按键开关漏电，造成控制功能错乱。
    (2)电动机的主／副线圈绕组的连接引线接反。
    故障检修
    1．判断故障的大概部位

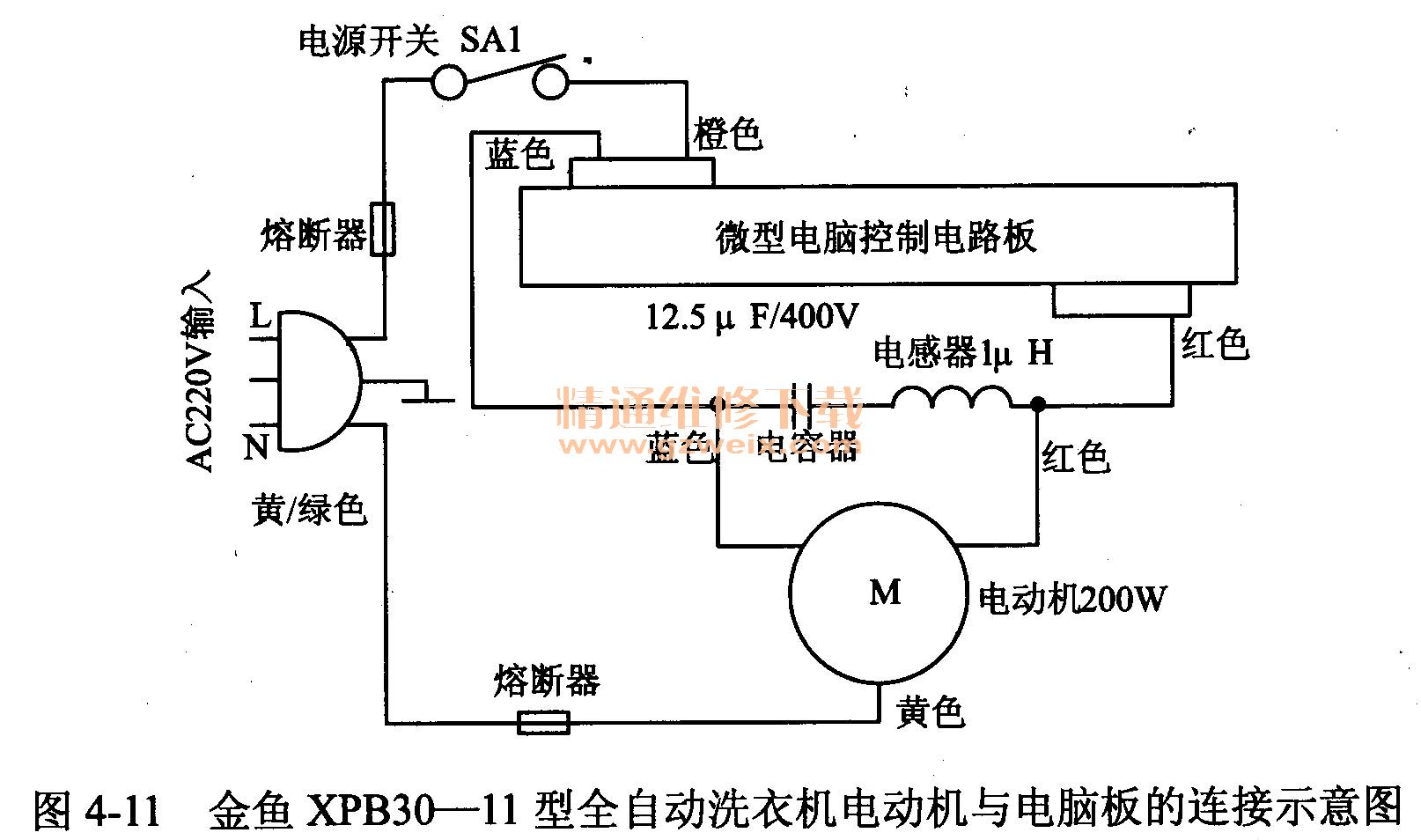

    (1)首先检查电动机的连接情况，结果发现其连接线动过，该电动机与电脑板的连接示意图如图4-11所示。

    (2)断电后，对电动机的主／副线圈绕组的连接引线进行检查，发现其确实已经接反了。
    2．故障处理
    将电动机的蓝线（主线圈绕组）、红色（副线圈绕组）的引出线对调重新连接好后，接通电源试机，洗衣机的脱水与洗涤工作均恢复了正常，故障排除。
    提示
    本例故障主要是前位维修者将电动机的引线接错引起的。故在检修洗衣机故障时，不要轻易改动线路的连接方式。
