四、D类功率放大器应用电路分析
    D类音频功率放大器又常称为数字功放，具体型号很多，现已大量用于手机、数码产品、平板彩电等电器中，下面以常见的数字功放芯片TPA3123D2为例进行介绍。

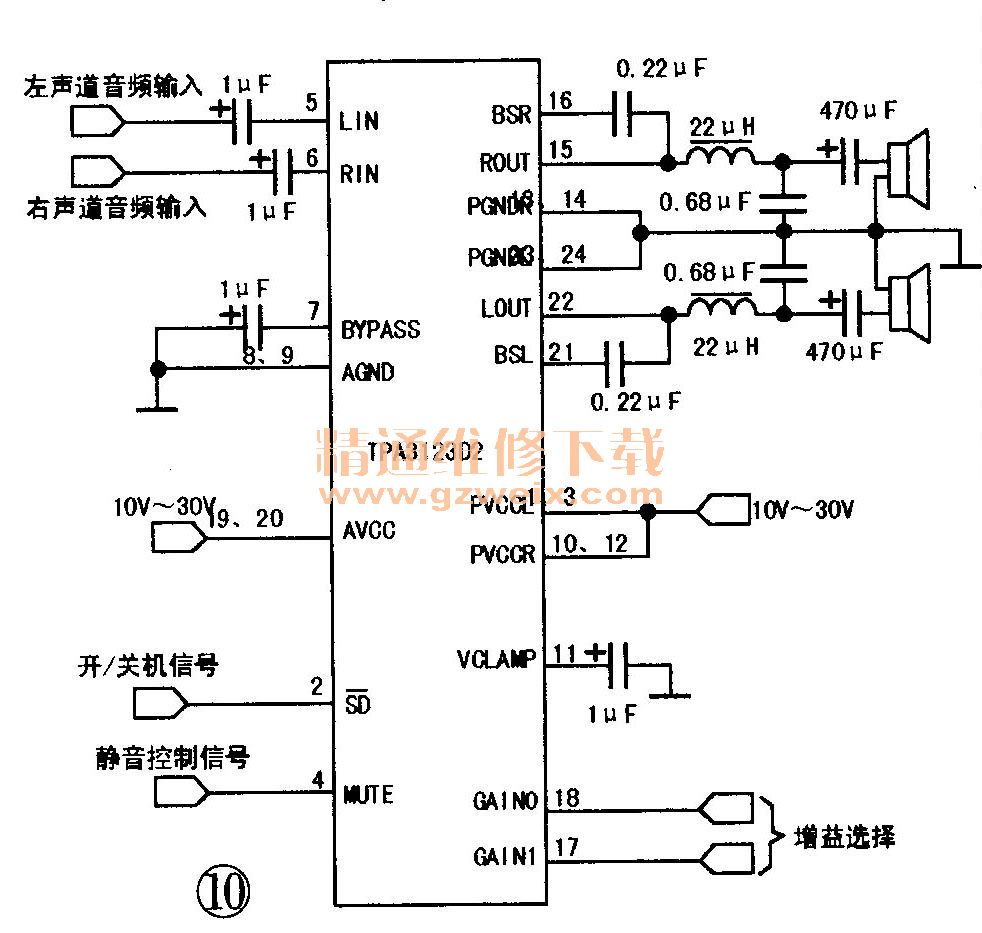

    TPA3123D2由TI德州仪器生产，典型应用电路如图10所示。该芯片电压适用范围广，在12V～25V电压下均可正常工作。在输入电压为20V条件下，可提供25W（4Ω） X2的额定功率，且效率高于90%，
    TPA3123D2内置短路保护电路，当检测到输出端或负载短路时，立即停止输出。同时，该芯片还内置有过热保护电路，当芯片内部温度超过150℃时，IC内部进入关断状态，只有当芯片内部温度降至30℃时，内部电路才重新启动。

    TPA3123D2的17、18脚为两通道的增益设置端，若上拉到高电平，每通道电压增益为36dB。须注意的是，TPA3123D2的输入阻抗随增益的不同有很大变化，所以输入耦合电容的容量需要根据实际情况进行选取。若将17、18脚通过一只20kΩ的电阻与供电VCC相连，此时该IC的输入阻抗约9kΩ，若选取1μF的输入耦合电容，可得到的下限频率约为18Hz。
    提示：TPA3123与TPA31234均是双通道D类音频功率放大器，外围电路完全丁样，但TPA3123电源范围与输出功率比TPA3124大。用于双通道放大时，TPA3123每声道最大输出功率为25W，而TPA3124为15W。
    一款采用TPA3123D2的单声道音箱电路如图11所示。该电路采用BTL形式。由于BTL形式的放大器的两个输入端输入的是反相信号，而一般的音频信号为单端共地信号。因此，在该电路中增加了一块以双运放OPA2353为中心的电路，从而实现单端转差分功能。OPA2353内部的一个运放用作跟随器，另一个用作反相放大器，这样既输出一对反相的信号，又具有很好的对称性。
