3、不开机或能开机，

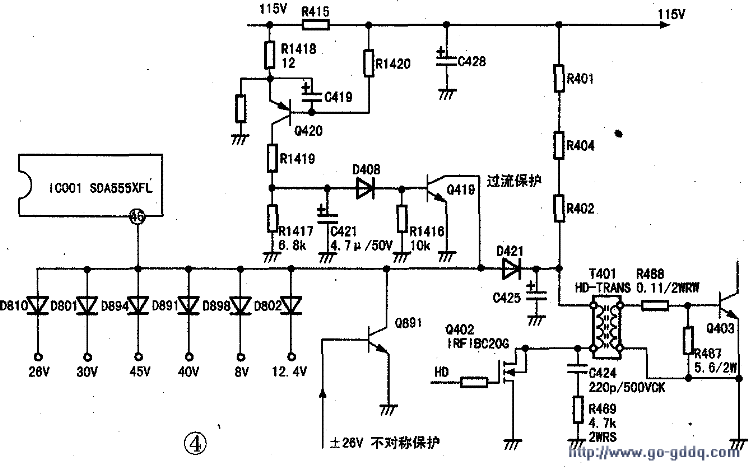

    但会自动保护MP00DA机芯的背投影电视设有完善的保护功能。其保护电路如图4所示，若任何一路电压丢失，或Q891、Q419、Q402中的任一三极管饱和导通，都将导致IC001 46脚电压低于1.5V，使IC001发出待机控制指令，而出现上述现象；当然，保护电路自身的故障也会引起上述现象。

　　例1：机器能正常开机和显示图像，但当画面由暗变亮时，出现保护关机。

　　分析检修：能正常开机和显示图像，表明机器的各部分电路工作基本正常。故障重点在过流保护电路或X-RAY射线保护电路上（当电视机的高压过高时，就会产生过量的X-RAY，此时IC402⑦脚电压升高，引起Q426饱和导通，Q428截止，切断高压产生电路的工作，起到保护作用）。本例故障因是画面由暗变亮时，机器出现保护性关机，怀疑故障是在过流保护线路上（见图4）。检修时，先用万用表测量过流保护电路的电流取样电阻R415（0.47Ω／2W），发现其阻值变为1.3Ω。更换R415后故障排除。

　　例2：开机后，红色指示灯亮一下即熄灭，无光栅、无伴音。

　　分析检修：红色指示灯会亮，说明电源电路有工作，而后指示灯熄灭，怀疑故障是在行输出电路或高压产生电路、电源的过压保护电路上（注：MPOODA机芯的行输出和高压产生电路是采用两套电路）。检修时，为了区分故障部位。先用万用表检查行输出电路的部分元件Q403（2SC5446）、阻尼二极管D428、D427；高压控制产生电路的Q416（2SD1887）、Q433（k2518）、D415、D414和D426等元件，发现除Q433、D415均击穿短路外，没有其他元件损坏。更换Q433和D415（RGP15J），故障排除。

　　注：D415要尽可能使用同型号的二极管。笔者曾经用不同型号的二极管去代换，结果出现开机工作一段时间后。又损坏Q433和D415的故障，如果确实没有同型号的二极管，那么可以选用RU2代换。

　　MP00DA机芯的高压稳定控制电路中IC408（KIA358，运算放大器，是对检测到的高压信号进行放大）、IC402（KA2903，比较器，是把IC408放大后的高压信号与行激励信号进行比较，产生高压稳定控制信号）、Q409、Q410、Q433（三极管对高压稳定控制信号进行放大，进而控制加至Q416 b极脉冲信号的占空比，来改变Q416的导通和截止时间，达到稳定输出高压的目的）组成高压稳定控制电路，其作用是用来防止图像的尺寸随亮度变化而变化的现象（亮度亮时，图像的尺寸大；亮度暗时，图像的尺寸小）。Q413（IRFIBC20G）、T402组成高压产生激励电路（类似行激励电路）；Q416、T403及其外围元件组成高压产生输出电路（类似行输出电路）；Q428为待机控制三极管，待机时Q428截止，开机时Q428饱和导通。此外，当X-RAY保护电路动作时，Q426饱和导通，Q428截止。
