我们在检修进入保护状态的故障机时，要弄清是被保护电路出了故障，还是保护电路自身器件变质引起的故障。即确认保护信号产生“源”。不要急于将保护电路断开。在通电做故障判定前，先做一些常规测试。比如测量电源供电电压是否太高，保险管、保险电阻是否开路，开关管是否损坏。电源负载对地是否短路。如果这些元件或电路无异常；应通电快速测量保护电压产生在何处，如测量可控硅触发点电压、+B电压变化情况等。下面举例说明故障判定方法。

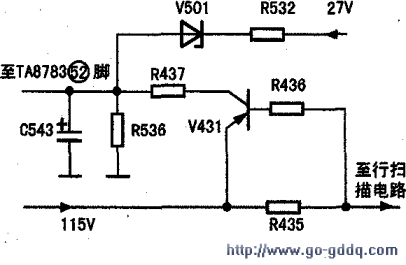

　　例1：在上图中，保护电路的取样点有两个：一是行输出变压器输出的供场输出级使用的27V电路上设置的V501。27V电压过高，大于V501的稳压值（30V），V501反向击穿，TA878352脚得到大于0V的电压，经IC内电路识别，X射线保护电路动作，行扫描电路停止工作：另一个取样点便是115V通道中的R435，当行过流或R435阻值增大时，R435上产生的压降一旦大于V431的导通电压，V431即导通，115V电压经R437、R536分压后加到TA8783 52脚，行扫描电路停止工作。检修此故障，可接通电源，监测52脚是否有电压出现。如果52脚有电压出现，在开机瞬间快速监视V431 c极是否有电压，如果有电压，则检查RA35、V431是否变质；如果正常再进一步检查行扫描电路。如果V431 c极没有电压，则在开机瞬间快速测量V501负载电压是否超过30V。如果没有超过30V，V431 c极没有电压。应当怀疑V501的性能。

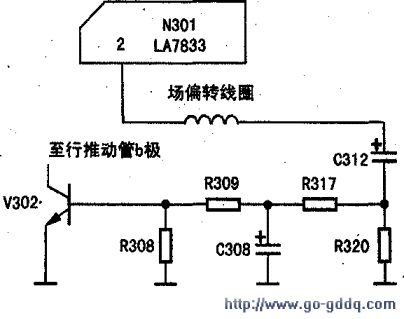

　　例2：在中图电路中，R320为场过流检测电阻。场偏转电流过大时，R320上产生压降大，使V302导通，行推动管截止，行扫描电路停止工作。这种保护电路是在场偏转电路出问题时，避免出现水平亮线灼伤显像管。电路中C308较关键。其作用是将锯齿波电压转换成平滑的直流电压。如果C308开路或容量变小，会使保护电路误动作，严重时会烧行管。因为C308开路，V302 b极加的是一个锯齿波，它的c极也将输出一个锯齿波，此锯齿波与行激励脉冲叠加，使行激励脉冲发生畸变，造成行激励不足，导致烧毁行管。
