符号上的 + 号），继续控制着液晶分子维持着行脉冲触发 G1、G2 行时的状态，液晶屏上显示的第一、第二行图像信号继续保持着。



现在行脉冲加到了行电极线 G3 上，控制 G3 电极线上面一行像素六个开关均闭合连通。此时，列驱动电路送来的第三行（一排）像素电信号分别经过 S1～S6列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样第三行相应的像素信号就在显示屏上第三行的位置显示出来了。

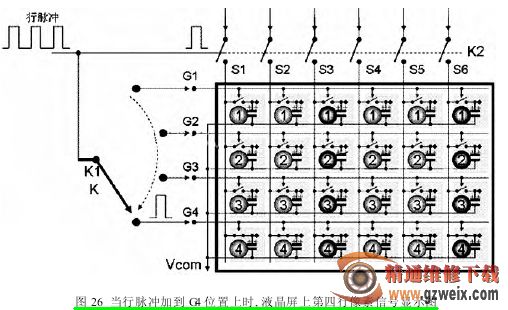

（4）液晶屏上第四行像素信号的显示(图 26 所示)；



图 26 中可以看到，行驱动位移开关，此时也离开了 G3 电极线的位置（达到G4 位置），G3 行电极线上的所有开关也全部断开，G1行、G2、G3 行电容器上面所充电压继续保持（此时 G1行、G2、G3 行电容器符号上的 + 号），继续控制着液晶分子维持着行脉冲触发G1、G2、G3 行时的状态，液晶屏上显示的第一、第二行、第三行图像信号继续保持着。



现在行脉冲加到了行电极线 G4 上，控制 G4 电极线上面一行像素六个开关均闭合连通；此时，列驱动电路送来的第四行（一排）像素电信号分别经过 S1～S6 列电极线及相应连通的开关对相应的电容器充电，并在电极板上形成电场对液晶分子扭曲进行控制。这样，第四行相应的像素信号就在显示屏上第四行的位置显示出来了。



以此类推，TFT 液晶屏上的一场图像就完整的被显示出来了。



细心地看图 23、图 24、图 25、图 26 这几幅图片：观察当行位移开关 K 指向某一个行电极时，这个行电极线所控制的一行的开关有什么变化（接通还是断开）。再观察，行位移脉冲离开后，行电极线控制的开关有什么变化（接通还是断开）。



4. 为什么称为 TFT 液晶屏

在矩阵屏上，每一个像素的控制的交点，均设置一个“开关”K，并且这个开关要每场周期在行位移脉冲控制下瞬间导通一次，这样的开关就只能是“电子开关”，一幅完整的高清图像有六百万个像素点，一块 TFT 高清液晶显示屏就必须有六百万个“小开关”。这个开关是多么的微小！由于微电子技术的进步，做成这样的小开关已经不成问题了，这个开关就是采用微技术，在产生液晶屏是一并制造在液晶屏里面的，是又小、又薄的“薄膜 MOS 管”做在矩阵电路行电极线和列电极线的交点上，如图 27(图见下期)所示。





在图 27 中，G1 电极线就是控制这个 MOS 开关的栅极（G）的电极线，所以液晶屏的行位移控制又叫栅极控制。



图中也可以看出，这个 MOS 开关的源极（S）的电极线是接图像像素信号的电极线，所以液晶屏的列驱动也叫源极驱动，是输入信号的。



这个由 MOS 管代替的开关是一个双向导通“开关”，通过这个开关，可以对电容器 C 充电，也可以通过这个开关，也可以对电容器放电。



知道这是一个 MOS 的开关，我们就把前面各个图中的“开关”K 符号，换成 MOS 管，就成为如图 28 所示（图见下期）的情况。



为什么称为 TFT 屏？因为在英语中，薄膜场效应（MOS） 管是：“Thin Film Transistor”，三个英文单词，我们都取第一个字母组成缩语即：TFT。
