②OZ964SN 是 OZMICRO 公司生产的专用背光控制的高效零电压切换的 DC-AC 转换集成电路，具有很宽的电压输入范围和固定的运行频率，其亮度控制可用一个模拟的电压或低频的 PWM（脉冲宽度调制）信号控制。内置灯管开路保护、过电压保护、欠电压切断保护等。OZ964SN 采用 20 个脚 SSOP 封装，其内部电路框图如图 4（图见下期）所示。引脚功能和对地参考电压见表 2。建议不要测量 U317、18两脚电压：测量17脚电压时，灯管闪烁；测量 U318脚电压时，变压器发出异常叫声。

遥控开机后，电源部分输出 12 V 电压，经CNB/CN403 的⑧脚送到小电路板背光控制电路，然后分为两路：一路送到脉冲放大电路；另一路经 U1 产生5 V 电压，作为背光灯控制电路的电源，经 R61 送到 U3的⑤脚（VDDA）端为其供电。

主板微处理器输出的逆变器高电平开启指令BLON 从连接器 CNB/CN403 的11脚输入小电路板背光灯控制电路，经 R2、R1 分压后，送到 U3 的③脚 ENA 点灯控制电平输入端，内部振荡电路开始启动，经内部处理后，从 U319、20、11、12脚输出 PWM（脉宽调制）脉冲信号送到激励电路。在一个周期内，19、20脚波形基本相同，11、12脚波形基本相同，19、20脚波形与11、12脚波形的高 / 低电平在时间上约差 1/4 个周期。

（2）背光灯驱动电路

背光灯驱动电路如图 1 右上角所示（图见上期），分别由 Q31、Q29 和 Q22、Q30 为核心构成原理相同的两通道激励电路。

当 U3 的19、20脚输出的 PWM 脉冲转为高电平时，Q31 截止，Q29 正偏而导通；当 U3 的19、20脚输出的PWM 脉冲转为低电平时，Q29 截止，Q31 正偏而导通。Q31、Q29 的导通和截止工作于开关状态，将 PWM 脉冲放大后，经 C58 和连接器 CNB／CN403 的⑤脚 N801 送到主板高压形成电路；同理，U3 的11、12脚输出 PWM 脉冲推动 Q22、Q30 轮流工作在开关状态，将 PWM 脉冲放大后，经 C59 和连接器 CNB／CN403 的④脚 N802 送到主板高压形成电路。

（3）背光灯高压形成电路

背光灯高压形成电路如图 2、图 3 所示。主要由输入变压器 T401、T402 和 Q401～Q404、输出变压器T403、升压变压器 T404～T407 构成。其中，Q401～Q404和 T403 组成全桥电路，T404～T407 组成输出升压耦合电路。T403 的一次绕组和 C403～C408 构成 LC 谐振电路。

高压形成电路的工作电压来自于 PFC（功率因素校正）电路输出的 400 V 电压。由背光灯激励电路放大后的 PWM 激励脉冲，经连接器 CNB／CN403 的④脚N802、⑤脚 N801 送到主电路板高压形成电路的输入变压器 T401、T402 的“一次”侧，在其“二次”侧形成 4 组PWM 脉冲信号，送到由 Q401、Q404、T403 组成的全桥电路。激励变压器 T40“1二次”绕组⑥～⑦端产生的脉冲用于驱动 Q403；T401“二次”绕组⑨～⑩端产生的脉冲用于驱动 Q404；激励变压器 T40“2二次”绕组⑥～⑦端产生的脉冲用于驱动 Q401，激励变压器 T402“二次”绕组⑨～⑩端产生的脉冲用于驱动 Q402。

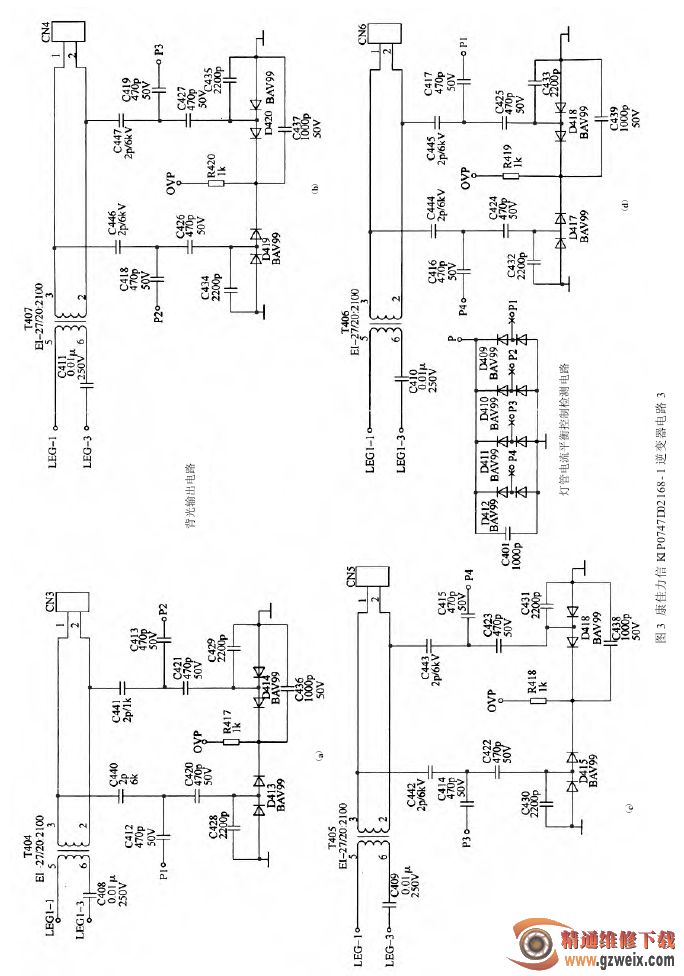

激励变压器 T401、T402 输出的 PWM 脉冲波形周期在时间上相差半个周期。当 Q403、Q402 导通时，Q401、Q404截止，PFC(功率因素校正)电路输出的 400 V电压经 Q403(D→S)、T403“一次”绕组的⑥～①端和Q402(D→S)到地；当Q401、Q404 导通时，Q403、Q402截止，PFC 电路输出的400V电压经Q401(D→S)、T403“一次”绕组的①～⑥端和 Q404 (D→S)到地；在全桥电路驱动下，变压器 T403 输出标识为 LEG l-1、LEGl-2 的PWM 脉冲，以此推动输出端的 T404～T407 共4 只升压变压器，如图 3所示。
