分析及检修液晶屏逻辑驱动电路原理、电路及故障
来源:本站整理  作者:佚名  2012-05-28 17:03:03



2. TFT液晶显示屏的工作原理(工作过程)注:目前液晶屏透光性能有两种不同类型的屏:第一种是在电极板上不加电压时,屏幕是亮的,在电极板上加电压时,屏幕是黑的;第二种是在电极板上不加电压时,屏幕是黑的,在电极板上加电压时,屏幕是亮的。这两种屏在构造上仅是两块偏振片的偏振轴一个是相互垂直;另一个两块偏振片的偏振轴一个是相互平行的。在本文中我们以第一种在电极板上不加电压时,屏幕是亮的为例,加以介绍。

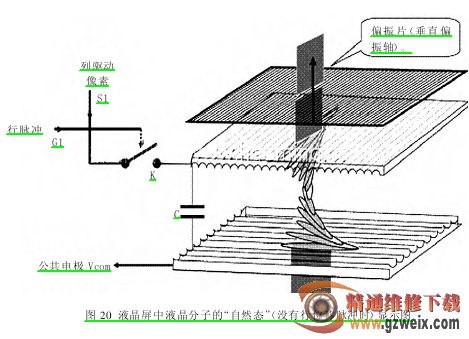

(1)液晶屏中液晶分子的“自然态”(没有行位移脉冲),如图 20 所示



在如图 20 状态,G1 电极线没有行脉冲,开关 K 断开,列电极信号电压不能通过开关 K 加到电极板上,该像素显示单元的电极板和公共电极之间没有施加任何电压,液晶分子是处于无控制电场的自然状态。由于在液晶分子两边的上下极板刻有相互垂直的槽,下面一块极板是水平槽,上面一块极板是垂直槽,所以在这一个像素的显示区域内,最下面的一个液晶分子水平卧在下面极板水平槽里;最上面一个分子则垂直卧在上面极板的垂直槽里面。而最上和最下两个分子中间的分子,由于分子和分子之间引发的“粘性”作用,则以逐渐扭曲 90°的状态在而最上和最下两个分子中间排列。在图 20 中,两个极板中间长棒型液晶分子的扭曲 90°状态,这种没有加电场扭曲 90°的状态,我们称之为液晶分子的“自然态”。



液晶分子在“自然态”扭曲 90°时,从下面向上射入的水平偏振光经过扭曲 90°状态的液晶分子的引导,也跟随液晶分子扭曲 90°;由水平偏振光扭曲成为了垂直偏振光(在图 20 中,红色光由下向上水平射入;扭曲 90°由上极板垂直射出所示),由于射出的是垂直偏振光,而最上面的一块偏振片(偏振镜)的偏振轴(垂直排列的线)是垂直的。所以射出的垂直偏振光顺利的越过垂直偏振轴的偏振片,也就是光线全部穿过液晶屏达到液晶显示屏平面上,我们可以看到一个很明亮的屏幕,这就是前面所说的,第一种在电极板上不加电压时,屏幕是亮的一种屏。



[1] [2] [3]  下一页
