详解液晶面板常用接口 ( 一)
来源:本站整理  作者:佚名  2012-05-04 09:26:42



一、TTL接口

1. TTL

接口概述

TTL 是英文 Transistor Transistor Logic 的缩写,译为晶体管 - 晶体管逻辑。TTL 电平信号由 TTL 器件产生。TTL 器件是数字集成电路的一大门类,它采用双极型工艺制造,具有速度高、功耗低和品种多等特点。



TTL 接口属于并行方式传输数据的接口,采用这种接口时,不必在液晶彩电的主板端和液晶面板端使用专用的接口电路。



TTL 输入接口电路中的“TTL”主要指的是传输信号的逻辑电平,TTL 器件输出低电平小于 0.8 V 就认为是低电平“0”,输出高于 2.4 V 就认为是高电平“l”(液晶彩电的高电平一般为 3 V)。也就是说,TTL 电平信号分高、低两个电平,分别表示“1”和“0”。由于数字电路中的数据一般用二进制表示,因此,TTL 电平信号可用来表示二进制数据。



另外,TTL 电平信号对于数字设备内部的数据传输是很理想的,首先,TTL 电平信号可以直接与集成电路连接,而不需要线路驱动器以及接收器电路;其次,数字设备内部的数据传输是高速进行的,而 TTL 接口的操作恰能满足这个要求。

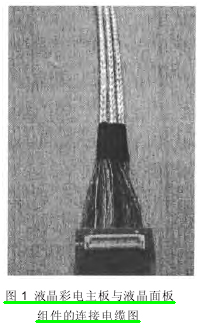

采用 TTL 接口的液晶面板,其输入信号即是SCALER(脉冲计数器)电路的输出信号(TTL 电平信号),由于 SCALER 电路的输出信号直接采用高电压的TTL 电平经电缆线传送到液晶面板的输入接口,信号电压高,连线多,传输电缆长(图 1 所示为液晶彩电主板与液晶面板组件的连接电缆),因此这种接口电路方式的抗干扰能力比较差,而且容易产生电磁干扰。在实际应用中,采用 TTL 接口电路的大多是小尺寸液晶彩电或低分辨率的液晶彩电。



2. TTL 接口的分类



液晶面板的 TTL接口主要分为以下几种:



( 1)单路6位TTL接口



使用单路方式

传输 6 位 RGB 数据,即 R0~R5、GO~G5、BO~B5 共 18位,因此,这种接口也称 18 位 TTL 接口。



( 2)双路6位TTL接口



使用奇/偶像素双路方式传输,奇/偶 RGB 各 6位,奇路为 RO0~RO5、GOO~G05、BOO~BO5,偶路为RE0~RE5、GE0~GE5、BE0~BE5,奇偶 RGB 共 36 位,因此,这种接口也称 36 位 TTL 接口。



( 3) 单路 8 位 TTL 接口

使用单路方式传输 8 位 RGB 数据,即 R0~R7、GO~G7、BO~B7,奇偶 RGB 共 24 位,因此,这种接口也称 24 位 TTL 接口。



( 4) 双路 8 位 TTL 接口

使用奇/偶像素双路方式传输,奇/偶 RGB 各 8位,奇路为 RO0~RO7、GOO~GO7、BOO~BO7,偶路为RE0~RE7、GE0~GE7、BE0~BE7,奇偶 RGB 共 48 位,因此,这种接口也称 48 位 TTL 接口。



3. TTL 接口中的信号

液晶面板 TTL 接口中,一般包含数据信号、时钟信号和控制信号这三大类信号。

( 1) 数据信号

数据信号是指 RGB 数据信号。例如,单路 8 位 TTL接口中共有 24 条 RGB 数据线,分别是红基色数据R0~R7(8 位红基色数据,R0 为最低有效位,R7 为最高有效位)8 条,GO~G7 绿基色数据 8 条,BO~B7 蓝基色数据 8 条。



( 2) 时钟信号

时钟信号是指像素时钟信号。像素时钟信号是传输数据和对数据信号进行读取的基准。像素时钟常用DCLK 表示。在使用奇/偶像素双路方式传输 RGB 数据时,输出接口输出像素时钟的方法有所不同。有的奇/偶像素双路数据共用一个像素时钟信号,有的对奇/偶两路分别设置奇数像素数据时钟和偶数像素数据时钟两个时钟信号。之所以这样设置,是为了适应不同液晶面板的需要。



( 3) 控制信号

控制信号包括有效显示数据选通信号 DE(数据有效信号)、行同步信号 Hsync、场同步信号 Vsync。所有TTL 接口液晶面板的输入信号中都必须有 DE 信号。有的液晶面板只使用单一的 DE 信号而不使用行、场同步信号。
