有效显示数据选通信号 DE 在液晶面板中是一个非常重要的与同步信号类似的定时控制信号，只有在DE 为有效电平期间(一般为高电平期间)出现的 RGB数据信号才能作为液晶面板的有效数据。或者说 DE 信号的作用是在液晶面板上建立有效的数据区 (观看区)，建立一个显示窗口，只有在这个窗口范围内的数据才是有效显示数据。

不同液晶面板对 DE 信号的使用方法也不尽相同，有的液晶面板必须将 DE、行同步信号、场同步信号配合使用；而有的液晶面板仅使用 DE 信号，可以不使用行、场同步信号。

当然，这两种不同使用方式时的 DE 信号波形本质上是不相同的，单独使用时的 DE 信号，其作用是一个行、场复合同步信号。

有的液晶面板还具有显示模式选择功能，具有此功能的液晶面板输入信号端口中还包含以下显示模式选择信号：一是水平显示模式选择输入信号，常使用L-R 表示，用于控制是按正常方式还是按水平颠倒方式显示图像；二是垂直显示模式选择输入信号，常使用U-D 表示，用于控制是按正常方式还是按垂直颠倒方式显示图像。

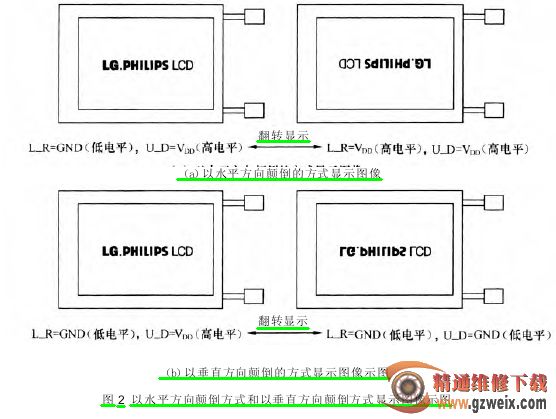

具有图像正常／颠倒显示功能的液晶面板，通过L-R 与 U-D 选择信号的组合，可以按正常方式显示图像，或分别按水平方向颠倒或垂直方向颠倒的方式显示图像，如图 2 所示。

二、LVDS接口

1. LVDS接口概述

液晶彩电SCALER电路中输出的数字视频信号中，除了包括图像信号之外，还包括行同步、场同步、像素时钟等信号，其中像素时钟信号的最高频率可超过28 MHz。采用 TTL 接口时，数据传输速率不高，传输距离较短，且抗电磁干扰能力也比较差，会对图像造成一定的影响；另外，TTL 多路数据信号采用排线的方式来传送，整个排线数量达几十路，不但连接不便，而且不适合超薄化的趋势。

为了实现数据的高速率、低噪声、远距离、高准确度的传输，人们开始寻找新的数据传输方式，于是LVDS 接口技术应运而生。

那么，什么是 LVDS 接口呢?LVDS 是英文 Low Voltage Differential Signaling 的缩写，是一种低压差分信号技术接口，它是美国 NS(美国国家半导体)公司为克服以 TTL 电平方式传输宽带高码率数据时功耗大、电磁干扰大等缺点而研制的一种数字视频信号传输方式。

LVDS 接口利用非常低的电压摆幅 (约 350 mV)在2 条 PCB 走线或者一对平衡电缆上通过差分进行数据的传输，即低压差分信号传输。采用 LVDS 接口，可以使得信号在差分 PCB 线或平衡电缆上以几百兆比特每秒的速率传输。由于其采用低压和低电流驱动方式，因此，实现了低噪声和低功耗。目前，LVDS 接口在液晶彩电中得到了广泛的应用。

2．LVDS接口工作原理

在液晶彩电中，LVDS 接口电路位于液晶彩电SCALER 电路与液晶面板之间，它由主板侧的 LVDS 信号发送电路(发送器)和液晶面板侧的接收电路(接收器)共同组成。LVDS 发送器将 SCALER 输出的 TTL 电平并行 RGB 数据信号和控制信号转换成低电压串行LVDS 信号，然后通过主板与液晶面板之间的柔性电缆(排线)将信号传送到液晶面板侧的 LVDS 接收器，LVDS接收器再将串行信号转换为 TTL 电平的并行信号送往后续电路(一般是定时控制器 TCON)。

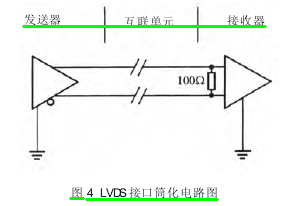

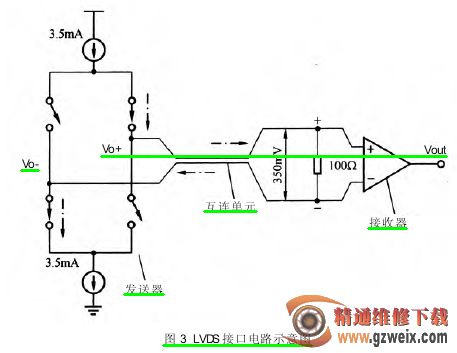

图 3 是 LVDS 接口电路的一组接口示意图。其简化电路如图 4 所示。

发送器主要完成 TTL 信号到 LVDS信号的转换，接收器主要完成 LVDS 信号到 TTL 信号的转换，互连单元包含电缆、PCB 上的差分导线对以及匹配电阻。

LVDS 发送器由一个驱动差分线对的电流源组成，通常电流为 3.5 mA，LVDS 接收器具有很高的输入阻抗，因此发送器输出的电流大部分都流过匹配电阻，并在接收器的输入端产生大约 350 mV 的电压。当驱动器翻转时，它改变流经电阻的电流方向，因此产生有效的逻辑“1”和逻辑“0”状态。
