当发出开机指令后，发光二极管LED8002 就会开始工作发光，可直接检测 RELAY（继电器）信号是否正常送入主电源板，如图 3 所示（图见 4期）。

其中关键的元器件有：R8064、Q8009、Q8013、R8042、Q8004、Q8006、Q8010、Q8011、RLY8001、IC8005、IC8008 等。

LED8001 开始工作发光，如果不亮，则检测交流 220 V 是否正常送入 PFC 电路或 PFC 电路中的元器件是否正常工作，如图 3 所示（图见 4 期），其中关键的元器件有：C8006、C8007、L8003、RLY8001、R8009、R8010、C8001、C8009、L8004、C8002、C8010、C8005、D8003、R8037、R8038、R8039 和 R8044、R8045、HIC8001 等。

LED8001 能够点亮，说明前级电路基本可以正常工作，逻辑板上面的发光二极管 LED2000 被点亮，如果不亮，则说明 DV5L 和 D3V3 电路有故障，如图4所示(图见4期)。其关键检测器件有，IC8024、IC8026 等。若 LED2000 点亮，则说明电源板上的各组输出电压基本正常。

此外，三星 V3 屏电源为了拆板维修与检修的便利性，提供了多组可短接的跳线来模拟或断开某部分电路，这些电路都用跳线来控制。

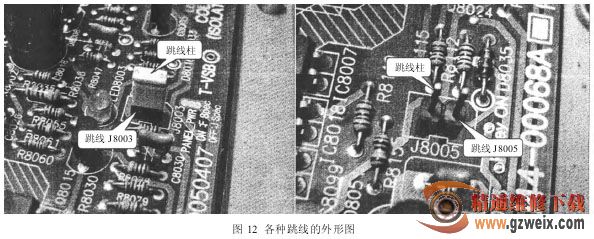

例如：当短接 J8005 时，就可以模拟主板发出开机信号；当断开 J8004 时，就可以解除由 TV8001 检测到的保护信息；当断开 J8003 时，PANEL-POWER 保护启动，整机进入保护状态；当短接 J8002 时，就可以模拟出逻辑板工作正常后返回的 VS-ON 信号；当断开J8001 后，就断开了 PFC 及后续电路的供电，可方便地判断是 VSB 部分还是 PFC 部分电路短路。图 12 所示为跳线的外形(图见上页)。
