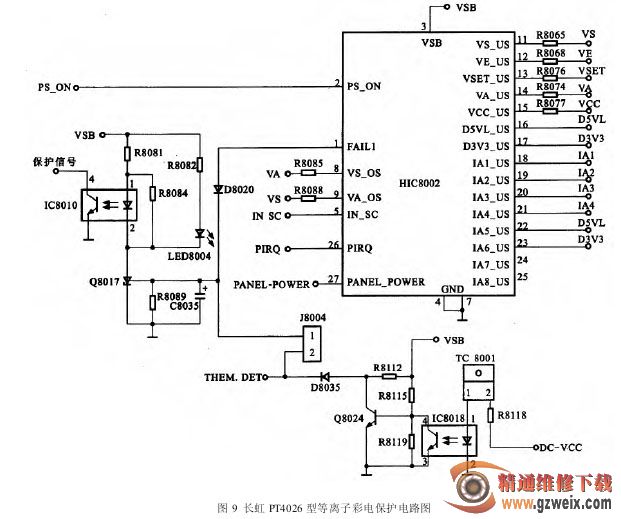

6.保护电路在等离子电视机中，为了保证电视机的安全工作，电源供电系统中一般都会设有过压和过流的保护环节，图 9 所示为长虹 PT4026 型等离子电视机的保护电路，其中主要的元器件是保护模块 HIC8002，由电源电路输出的各组电压都会被送到 HIC8002 内进行检测。

由图 9 可知，各组供电中，若有一路电压不正常，HIC8002 的①脚就会输出一个高电平，使外接的可控硅 Q8017 导通，使红色的发光二极管 LED8004 被点亮。同时，经光电耦合器 IC8017 后，使前级电路中的Q8006 b 极电压下降为 0 V，使其截止，从而使继电器 RLY8001 断开，PFC（功率因素校正）的后续电路全部停止工作。同时，HIC8002 的輵訛輦脚输出一个低电平的 PANEL-POWER(屏面板电源开 / 关控制)信号，使Q8015、IC8018、Q8011 截止，断开 VS 和 VA 部分的开关电源集成电路的供电，使其退出工作状态。

当某一路有过流现象时，会造成 Q8001 和Q8002温度升高，TC8001 可以通过散热片检测到过热情况，其安装位置如图 10 所示。该信号通过光电耦合器 IC8018 使 Q8024 截止，其集电极呈现高电平，通过跳线 J8004 使 Q8017 导通，从而使 LED8004 发光(参见图 9)。

在同一散热片上的 TC8001 检测到这一异常的过热情况后，通过光电耦合器 IC8018 的控制使 Q8024 截止，Q8024 的集电极变为高电平，通过 D8035 的隔离使Q8017 的控制极变成高电平，可控硅 Q8017 导通。和前面的一样，LED8004 点亮，整机进入保护状态。

二机、电源电路的基本检修流程

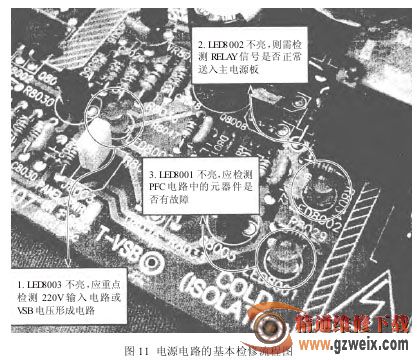

电源电路作为等离子电视机中的重要电路，由于电源电路的工作电压较大，其热量产生也较大，容易损坏元器件，使电源电 路 容 易 出 现 故 障 。 对 于 长 虹PT4026 型等离子电视机采用的 V3 屏电源，判断故障时只需观察电源板上的指示灯和逻辑板上的指示灯就可以大致判断出是哪路电压出现故障，其检修流程如图 11 所示。

当插上电源后，发光二极管LED8003 就会工作发光，若不亮，则说明交流 220 V 输入电路或 VSB 电压形成电路有故障，如图 2 所示（图见 3期）。LED8002、LED8001 以及 LED2000指示灯不亮的检修流程基本相同，只是用到的元件不同。
