(2)飞利浦32TA2800液晶彩电电路组成及工作过程

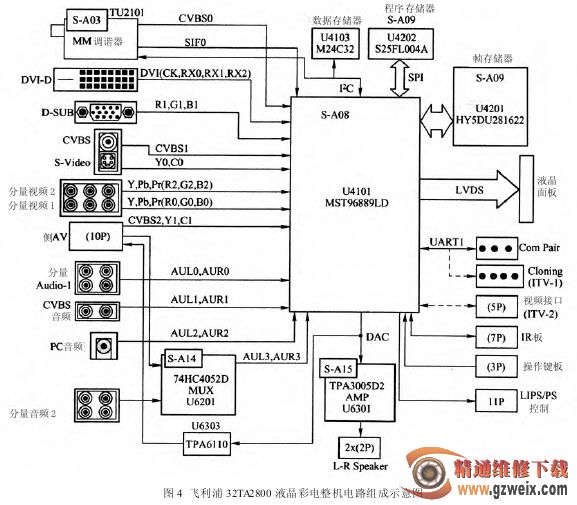

飞利浦 32TA2800 液晶彩电主要由电源板、主板、控制板、AV 板、液晶面板以及扬声器等组成。图 3 所示为各电路板信号流程示意图。图 4 所示是整机电路组成示意图。
飞利浦 32TA2800 液晶彩电主要由中放一体化高频头 TU2101、全功能超级芯片U4101(MST96889LD)、音频功放电路 U6301(TPA3005D2)、耳机功放电路 U6303(TPA6110)、帧存储器 U4201(HY5DU281622)、程序存储器U4202(S25FL004A)、U4103(M24C32),以及开关电源、逆变器、液晶面板等组成。
飞利浦 32TA2800 液晶彩电主板电路的工作过程如下:由中放一体化高频头 TU2101 输出的视频信号送到全功能超级芯片 U4101,经 A/D 转换、解码、去隔行处理、图像缩放等处理后,再送到内部 LVDS(低压差信号)发送器,转换成 LVDS 串行数据流信号,送到液晶面板电路,驱动液晶显示屏显示图像。
另外,由 U4101 解调后的音频信号送到音频功放电路 U6301,经功率放大后,驱动扬声器发出声音。
