(2)D 类功率放大器的输出级及滤波器

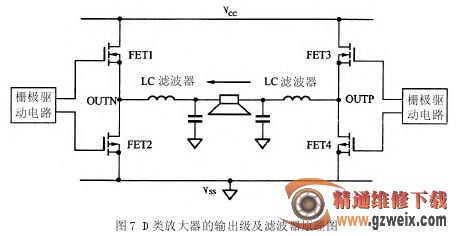

 输出级一般选择 4 个 MOSFET 场效应开关管桥接电路。图 7 所示是“H”形桥接输出级，FETl～FET4 工作在开关状态：FETl、FET4 导通时，FET3、FET2 截止；FET3、FET2 导通时，FETl、FET4 截止。产生的信号再经LC 滤波器滤波，即可取出音频信号，可使接在桥路上的负载(扬声器)得到交变的电压、电流而发出声音。

3.D 类功率放大器 TPA3004D2 介绍

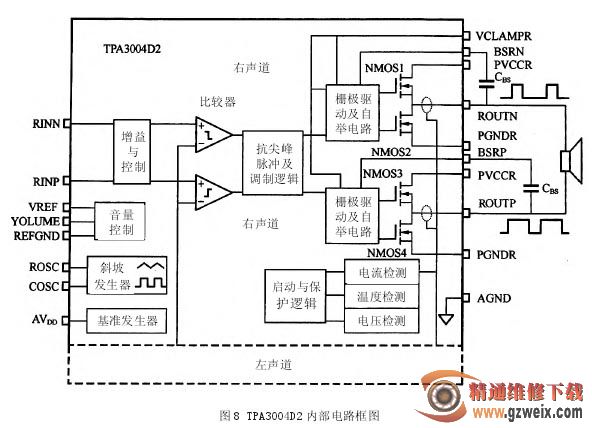

TPA3004D2 是美国德州仪器公司生产的针对模拟信号输入的 D 类功率放大器，其内部电路框图如图 8所示(图中只绘出了右声道，左声道与右声道相同)。

TPA3004D2 具有以下特点：

（1）每通道有 12 W 功率，负载阻抗为 8Ω，工作电源为 15 V；效率高，功耗和发热低；

（2）具有 32 级直流音量控制，-40～36 dB；

（3）具有供给耳机放大器的线输出，且可控制音量；

（4）体积小，可节省空间，有增强散热的 Power-PADTM封装；

（5）内置过热和短路保护。

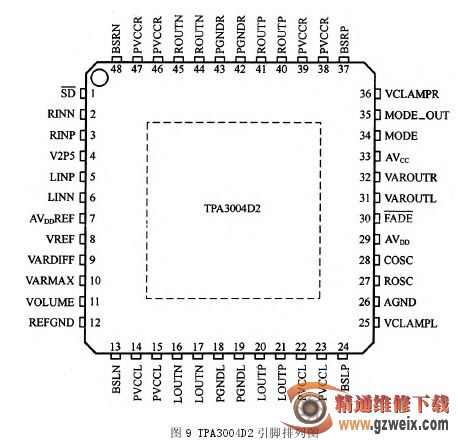

由于 TPA3004D2 具有这些特点，它特别适合作为液晶彩电等平板显示设备的音频功放使用。图 9所示为 TPA3004D2 的引脚排列图。

工作时，模拟音频信号加到TPA3004D2后，经放大后，给调制电路，调制波为频率等于 250 kHz 的三角形载波，产生载有音频信息的PWM（脉宽调制）信号，送入驱动电路，去控制由4个NMOS晶体管构成的H形桥接输出级。
