分析及维修液晶显示屏(中)
来源:本站整理  作者:佚名  2012-08-22 09:52:13


Cell(单元)组件是液晶显示屏的关键组件,是一体的,无法拆卸,若其不良只能整体更换,不能维修。背光组件向液晶提供光源。液晶显示屏是由一排排整齐设置的液晶显示单元构成的,一个液晶显示屏有 900万个像素单元,每个像素单元由 R、G、B 三个小单元组成。像素单元的核心部分是液晶体及其半导体控制器件。液晶体的主要特点是:在外加电压的作用下,液晶体的适光性会发生很大的变化。如果控制液晶单元各电极的电压使其按照电视图像的规律变化,那么在背光源的照射下,从前面观看就会有电视图像出现。液晶显示屏中每个像素单元设有一个控制用薄膜场效应晶体管。整个显示屏设置了多条水平方向和垂直方向的驱动电路,可以实现对每个场效应晶体管的控制。电视信号要转换成水平和垂直电极的驱动信号,对液晶显示屏进行控制,从而显示出图像。因此,液晶显示屏的控制电路板的主要功能是:将 LVDS(Low Voltage Differ-ential Signaling———低压差分信号)低压启动信号变成驱动液晶显示屏的控制信号(X、Y 轴驱动)。



而逆变器电路板的主要功能是将直流24 V(或12 V)电源变成背光灯所需的交流信号,为背光灯提供交流电压。



液晶显示屏正常工作的基本条件如下:

(1)供电电压

①电源板提供给逆变器电路板的工作电压正常时为 +24 V。

②由主板向液晶显示屏信号转换板提供的 LVDS

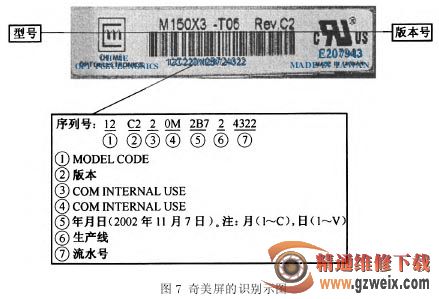

信号处理所需的供电 VDD电压,此 VDD电压正常时一般为 +5 V(不同屏厂商及同一厂商不同版本的液晶显示屏此电压不同),如标有 V1 版本的友达屏为 +12 V,而V5、V0 版本为 +5 V。这一点非常重要,在实践中发现,有些维修人员因未注意不同版本 VDD电压的差异,在更换液晶显示屏时把液晶显示屏控制电路板给烧坏了。



(2)控制电压

①由主板(也称 scaler/ 缩放板)向逆变器电路板提供的开/待机控制信号 BLON 的电压,正常开机(ON)为1 V以上,保持在 2.8 V 左右,关机(OFF)为 1 V 以下。



②由主板向逆变器电路板提供的液晶显示屏背光亮度调整电压 BRT-ADJ,工作时为 4 V,待机时为 1 V以下,该电压影响液晶显示屏的亮度。换电源板或主板时还要注意这两路控制电压。

注意:在上述两个条件中,第一条最重要,必须满足;第二条不同的机型会有差异,应依据具体情况而定。
