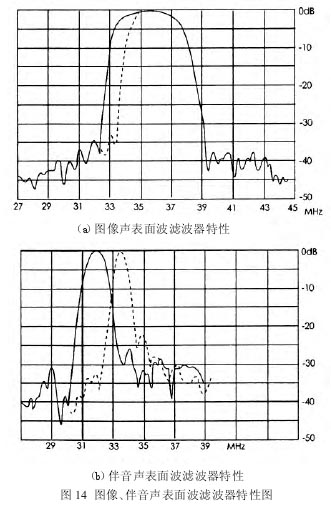

由图 14(a)可知：在图像信号的通路中若将图像信号频谱的最平坦处作为参照 (0 dB)，PAL/SECAM 制所收频道的低端邻频道的伴音频 39.5 MHz 处衰减达42 dB(实线)；高端邻频道的图像中频 30.0 MHz 处衰减也在 40 dB 左右，说明其幅度在图像信号幅度的1％以下，所以有效地抑制了邻频干扰。所收频道的伴音中频(31.5 MHz)处有 40 dB 衰减，因此差拍干扰也被除数有效地抑制。由于采用了残余边带发射，如图11 所示，亮度信号的低端频率成分，发射的幅度是其完成部分的两倍，称“加重”。因此，图 14(a)的图像载频(38 MHz)处有 6 dB 的衰减，“去加重”则有效地还原了原始 TV 图像信号的频谱结构。

由图 14(b)可知：在伴音信号的通路中，伴音信号的幅度无需故意削弱，若以伴音中频(32.0 MHz)处作为参数(0 dB)，3 dB 带宽约等于 1 MHz，它包括了

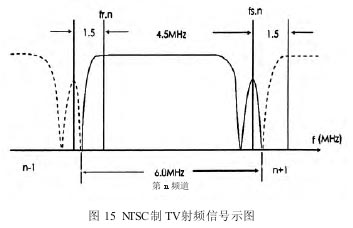

2.5 MHz、32.0 MHz、31.5 MHz(对应第二伴音中频5.5 MHz、6.0 MHz、6.5 MHz)伴音中频信号，还包含了32.15 MHz、31.448 MHz 两个常用的“丽音”中频信号，对应第二伴音中频是 5.85 MHz 和 6.552 MHz(实线)。然而在该通路中，图像信号的成分衰减都在 30 dB 以上，因此也不存在图像信号及其差拍信号对伴音信号的干扰。图 14 中“虚线”所示的幅频特性是指 NTSC-M 制彩电用声表面波滤波器特性。NTSC 制 TV 射频如图 15所示。其频道带宽只有 6 MHz；伴音载频距图像载频4.5 MHz。经高频头变频和中放解调的频谱变换，需用图14中虚线所示特性抑制变调和差拍干扰：除39.5 MHz处有42 dB衰减，38.0 MHz处有6 dB的衰减外；在32.0 MHz高端邻频道的图像载频处也有 35 dB 左右的衰减。有效抑制邻频道干扰；在伴音中频 33.5 MHz 处有 35 dB的衰减，也能有效地抑制差拍干扰。在伴音通道的特性也类似，伴音的峰值在 33.5 MHz，对应第二伴音中频 4.5 MHz。因为制式单一，其通频带只有 0.5MHz。
