3. SN761672A芯片简介

SN761672A 的内部组成框图如图 7 所示。

它包含了三个频段(VHF、VHF-H、VHF-L)的本振；两个频段(UHF、VHF)的混频器和一个中频放大器；频率综合电路包括：子标(分)器 P=P1×P2(P1=8、P2=32／33)，子标器 R=512／640／1024 等不同选项，15 bit 可编程程控分频器 N，其计数范围 1～32767；还有 4 MHz 晶体振器、鉴相器和调谐电压 VTU 电路；四位频段切换控制电压输出。I2C 总线控制，它通过五个字节的写入模和两 个 字 节 的读出模高频头工作。

4. ETA- SFO3频率合成高频头

由 SN761672A 为核心的频率合成式高频头如图 8 所示。其工作电压 5 V，最高调谐电压 30～33 V；中频载波 38 MHz；灵敏度 100 dBUV，总增益 36 dB，干扰抑制比不小于 50 dB，噪声系数 6.0 dB。工作稳定、性能可靠。

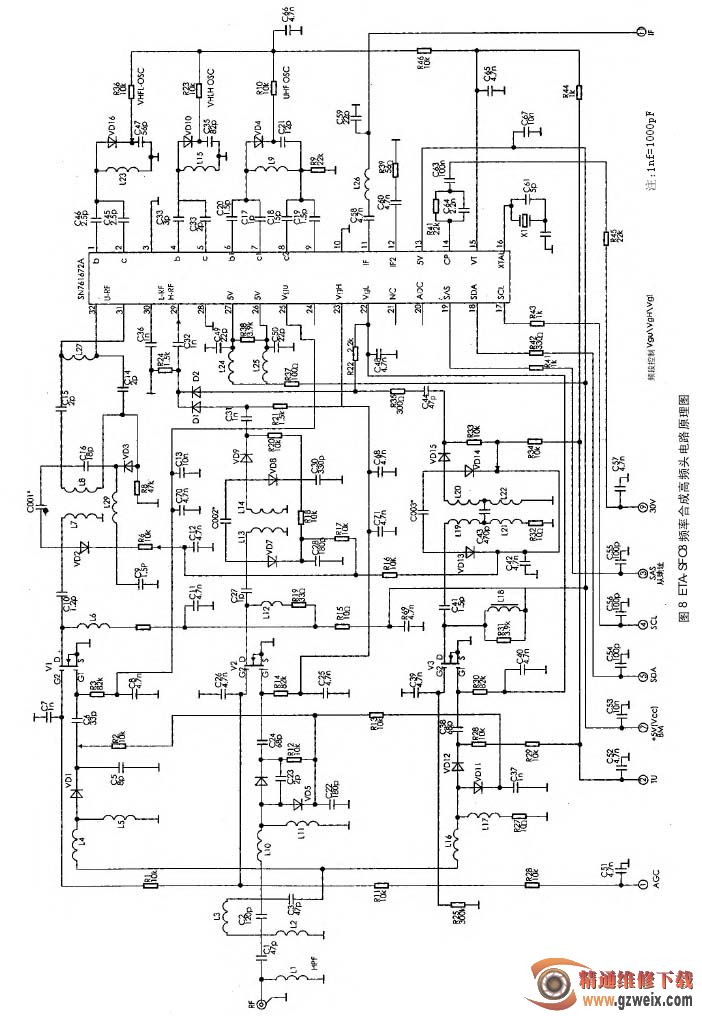

ETA-SFO3 的电路原理图如图 8 所示。

11 个输出／输入端口功能分别是：

（1）AGC端口：高效自动增益控制电压输入端口，正常工作时电压 2.5 V，变化范围 0.5～4 V，TV 为小(弱)信号时，电压高增益大。

（2）TU端口：内部调谐电压输出端口，外部 NC，通常供调谐电压监测；

（3）SAS端口：I2C 总线通讯“从地址”选择端口。端口电压等于(0 V～0.1 V)·Vcc 时，写从地址 CO HEX，读从地址 C1 HEX；端口电压等于(0.4～0.6 V)·Vcc 时，写／读从地址 C4／C5 HEX；端口电压等于(0.9～1 V)·Vcc 时，写／读从地址 C6／C7 HEX。可见有三个从地址供选择。
