一、开关电源电路分析

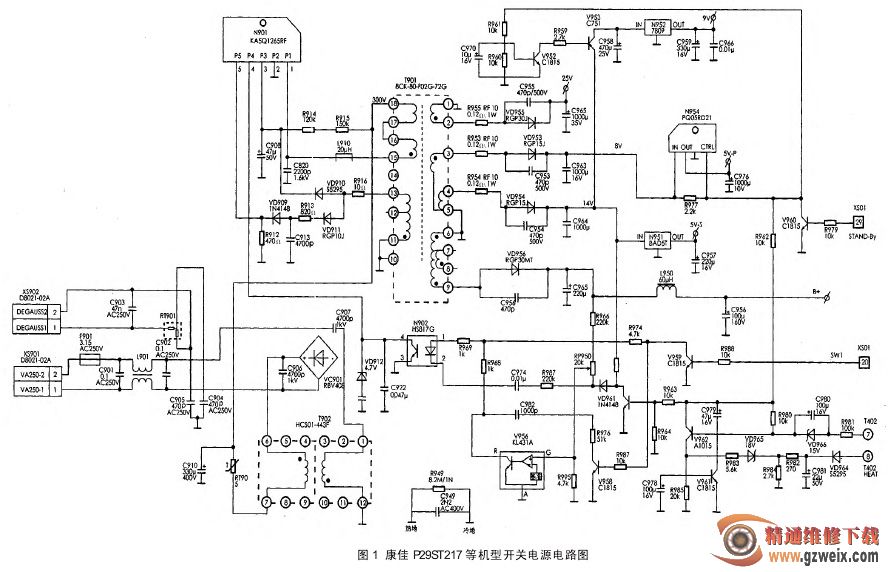

 康佳 P29ST217 高清彩电开关电源电路如图1所示。

该电路是围绕KA5Q系列开关电源厚膜集成电路展开配置，还包括开关变压器及其初级和次级电路。

1. KA5Q1265RF 性能简介

KA5Q 系 列开关电源厚膜集成电路，由美国“仙童”公司开发，韩国“三星”公司生产。主要因为总功耗的不同，系列产品中有：KA5Q0765RT/KA5Q1256RT/KA5Q1256RF/KA5Q1565RF。康佳彩电均 采 用 其 中 的KA5Q125RF。芯片内部有：高电压工作的场效应功率晶体管、过压锁保护、故障检测保护电路。因仅有五个引脚，故所需外部元器件少，使电路设计简化，电源可靠性很高。

( 2) KA5Q 内部组成功能框图厚膜集成电路的内部功能框图如图2所示。

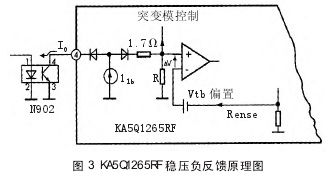

( 2) KA5Q1265RF 端口功能分析

由图 2 可知：

引脚①(D)：内部场效应功率管的漏极端口。外部通过 C920、L910 与变压器 T901 初级线包15～18脚相连。其中18脚端接市电 220 V，经桥式整流后的 330 V电压。其中 L910 与 C920 组成低通滤波器，用于吸收当场效应管由导通至截止瞬间初级线包的感应电压中在15脚端口出现的上冲尖脉冲。

引脚②(GND)：KA5Q1265RF 的接地(或公共)端口。内部场效应管的源极通过 Rense 与其相连，Rense 乃场效应管过流采样电阻，当通过场效应管的峰值电流超过 8 A 时，其端电压将超过 OCL 基准，比较器的输出经过 500 ns 延时后，自锁保护输出，延时 500 ns 目的在于防止干扰脉冲产生误自锁。

引脚③(VCC) ：KA5Q1265RF 自身工作的供电端口。开机后，+300 V 电压通过 R915(150 kΩ)、R914(120 kΩ)和该端口的内阻对电容器 C908(47 μF)充电，使端口电压指数上升，经 3 s 左右升到 15 V 时，将通过内部I2C 总线的控制，KA5Q1265RF 开始启动。启动前该端口仅需 0.2 mA 的输入电流，启动后最少需要 18 mA 的输入电流。正常运行时，线包13～11脚上感应电压经VD910 整流和 C908 滤波，为该端口提供 26 V 左右的工作电压 （该端口的极限电压是 40 V）。当KA5Q1265RF 由工作状态转入待机状态时，该端口的最低工作电压是 8 V。
