3. 次级电路分析

由图 1可知，次级当有电压输出：+25 V，伴音功放专用电源。经验表明，伴音功放电源同样采用专用地线(一点接地)的话，有利于降低背景噪声；+8 V，小信号处理电路电源，其中包括由它经过可控稳压块 N954(PQ05RD21)所得的 5 V-P 的输出。N954 的④脚是输出控制端；当④脚端口电压 V4≥2 V时，输出处于接通状态；当 V4≥0.8 V 时，输出端处于关断状态。

纹波抑制比高达 55 dB，+14 V；另一个小信号处理电路的工作电源，其中包括由它经 N951(BA05T)稳压块输出的仅供CPU 有关电路使用的 5 V-S 电源，要求在待机状态下也能输出稳压的 5 V，以确保 CPU 处于“一触即发”的待机状态。

其次是在 V952、V953 控制下，由 N952(7809)稳压块输出的 +9 V 稳压电源；+B 行输出工作电源。开关电源稳压负反馈的取样电源，它通过 R966 (220 kΩ)、R950(20 kΩ 电位器)、R945(4.7 kΩ)分压器采样，V956(KL43lA)比较放大其误差电压，通过 N902(HS817G)光电耦合器，负反馈控制 KA5Q1265RF 输出脉冲的占空比，实现对输出电压的稳定。

为了实现“双归一化”行频，本开关电源具有“双+B”的功能：+B1 可通过调整电位器 RP950 确定，约等于 130 V 左右；+B2 则是通过 CPU 的76脚 SW1 端口经XS0120脚传递发出的开关信号控制：低电位时，V959截止，V958 导通，电阻 R976(5l kΩ)与 R995(4.7 kΩ)并联，从而使采样电压降低，输出 +B 等电压升高，+B2 约与150 V 左右，+B2 的调整可以略微改变 R976 的阻值实现；CPU 的76脚输出高电位时，V959 导通，V958 截止，R976 将断开对 R995 的并联，此时 +B 正好等于 +B1。

开机／待机控制。它是由 CPU 的71脚发出的指令信号经 XS0129脚传递控制开关晶体管 V960 实现的。开机时，CPU71脚为低电位，此时 V960 截止，其集电极为高电位，因此有：N954 的④脚为高电位，5 V-P 有输出；V952(NPN)基极为高电位而导通，故 V953(PNP)导通，14 V电压成为N952(7809)的输入电压，输出端 +9 V 有输出。

V960 集电极的高电位还使 V954 导通，因此二极管 VD961 截止，不影响负反馈支路工作，整个开关电源处于正常工作状态 +B1 或 +B2。但是当 CPU71发出高电位时，V960 导通，其集电极为低电位(0～4 V)，因此有：N954④脚为低电位，没有 5 V-P 输出；V952 基极低电位，致使 V952、V953 截止，无 9 V 输出；V954 基极低电位，使 V954 截止，二极管 VD961 导通，使比较放大器的“C”脚电压升高，因此所有输出端电压大幅度降低，约等于正常工作时的 1/2，以保证 5 V-S 的稳压输出，否则可以略微调整 R986 的阻值。

电子束电流过流和过压（EHV）保护电路。在正常工作的状态下，V960 截止，但是，如果发生电子束电流过流或 EHV(超高压)过压，这时势必形成 T402⑦脚电压过低(负压)或者 T402⑧脚电压过高，它分别使 VD966(PNP)、V961(NPN)组成的双稳态电路“雪崩”式全导通(类似于可控硅的作用)。因此有：V954 基极与低电位而截止、二极管 VD961 导通，所有输出端电位大幅度降低，如图待机状态；同时使 V960 集电极为低电位，因此5 V-P 和 9 V 均无输出。

值得注意的是：原电路(如图 1 所示，)中，因为 R962(10 kΩ)过大，R977(2.2 kΩ)过小，致使市电流过或 EHV 过高发生时形成的“类可控硅”电路导通时，V960 集电极电压过高(要求不大于 0.8 V)，造成 5 V-P和 9 V 仍有输出的故障现象。为解决上述的过错设计，建议将R977由2.2 kΩ改为10 kΩ，将R962由10 kΩ改为 100 Ω 或更小。

二、高频调谐器

高频调谐器又称高频头。用以接收来自天线(NTV)或闭路电视(CATV)的射频 TV 信号(RF)，进行放大、变频，转变为固定载频的中频 TV(IF)信号。因为本振频率高于射频，故称超补差接收方式，具有调谐范围宽、灵敏度高等特点。

1. 高频头的一般电路结构

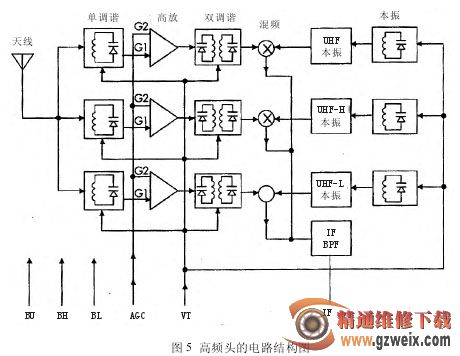

高频头的电路结构如图 5 所示。由于受压控变容二极管容量变化范围的限制，我国将 TV 分为三个频段：高(UHF)、中(VHF-H)和低(VHF-L)频段。电路包含三套独立的高放(包括输入调谐电路、高频放大器和输出调谐器)、本机振荡器、混(变)频器和前置中频 BPF等电路。由频段开关选择切换；输入回路单调谐，Q 质低，带宽约 12 MHz；输出回路双调谐，矩形系数好，带宽约 12 MHz；双栅场效应低噪声放大管，Gl 为 TVRF 信号输入端，G2 是放大器增益控制端，电压高时增益大，最大增益约 20 dB。增益大有利于在接收小信号的 TV时提高整机的信噪比，接收灵敏度好。

由于我国 TV 中频规定为 38 MHz，在输入／输出回路与本振统调情况下，本振频率始终比 RF 信号频率高 38 MHz。混频器如同模拟乘法器，两个不同频率的信号相乘将产生“和频”和“差频”信号，其中差频就是所指的中频 TV 信号。“和频”将被中频带通滤波器滤除。由于本振的频率稳定度较差，因此中频信号时常偏离 38 MHz，形成“跑台”的故障现象。
