3.中频信号的放大与解调

康佳 P29ST217 系列彩电的中放与解调电路如图10 所示。它以独立的“印制板”安装，并以接插件 XPl01与主机板的 XSl01 相连。它采用的是：复制式、自动增益 中 放 和 锁 相 环 同 步 解 调 的 方 法 ， 主 要 依 靠LA75520NVA 集成芯片完成。

（1）TV信号的频谱与变换

我们知道，电视台发射的 TV 射频信号，采用“残余边带”形成，其 PAL 制频谱如图 11 所示。其中第 n 频道图像载频是 fr.n，右边频直至伴音载频 fs.n 及其带宽包含了所有图像、伴音信息；左边频，原本与右边频带宽和包含的信息相同，为了节省频率资源，只取其1.25 MHz 的残余边带。所以 TV 射频信号的带宽只有8 MHz。

另外，我们还知道，同一个频段中，通常以每 8 MHz带宽为一个频道相互毗邻，如图 11 所示。

上述射频 TV 信号进入高频头，其中第 n 频道被调接收，经过高频放大、混频，输出的是中频 TV 信号。由于混频模拟乘法器产生差频的作用，其 TV 中频频谱如图 12 所示。若以中频载频 38 MHz 为标志，左边频，直至 31.25 MHz 包含了图像和伴音的全部信息；左边频，至 39.25 MHz 是残余边带。

其中 30.0 MHz 对应第 n+l 频道的图像载频，而39.5 MHz 是第 n-1 频道的伴音载频。由于高频头的通频带约等于 12 MHz，如图 12 中“虚线”所示。它说明：当我们调准第 n 频时，从高频头11脚输出的信号中，除第 n 频道的 TV 信号外，还有部分的第 n-1 频道的伴音(39.5 MHz)信号和第n+l频道的图像(亮度)信号(30.0 MHz)。它们实际上形成了对第 n 频道的干扰。这些干扰信号的抑制就有待于声表面波滤波器了。

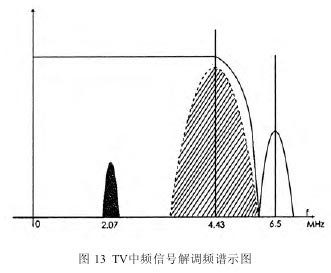

通过声表面波滤波器抑制了邻频干扰的 TV 中频信号，接着是进行中放和解调了。其实解调也是模拟乘法器的结果，也就是 TV 中频信号与 38 MHz 中载频信号相乘。产生的“和频”被滤除“，差频”就是全电视视频信号 CVBS。其频谱结构如图 13 所示。这里除伴音、色度和亮度信号之外，不可避免地将产生色度(载波 33.57 MHz)信号与伴音(载波 31.5 MHz)信号的差拍(差频)现象，出现中心频率为 2.07 MHz 差拍干扰信号与 CVBS 信号共存。要抑制这种“差拍”干扰，常用的方法有两种：一是有意将伴音信号的幅度压缩到只有色度信号的 1/10(-20 dB)左右，这时产生的差拍干扰幅度很小，又不会使伴音的信噪比过低造成背景噪声过大。这种方案被普通 CRT 彩电广泛采用；二是从中放输出端开始，分别为图像信号和伴音信号设计独自“通行”的声表面波滤波器，分别进行中放和解调。它既未降低伴音信噪比，又最大限度地抑制了差拍信号对图像的干扰。该方案俗称“准分离”方案，它在高清彩电与平板彩电被广泛采用。

（2）多制式准分离技术

从中放输出的 TV 中频信号，除需要的图像信号、伴音信号之外，还有邻频干扰信号。若不作任何限制处理就进行中放和解调，不仅不能抑制邻频干扰，而且在它们通过解调(模拟乘法器)后，还会产生新的“交调”和“差拍”干扰信号。为此，在高清彩电中分别设置了图像声表面波滤波器，其幅频特性如图 14(a)所示；伴音声表面波滤波器，其幅频特性如图 14(b)所示。
