（4）SCL端口：I2C 总线时钟线。

（5）SDA端口：I2C 总线数据线，双向传送。

（6）NC端口：内部空脚。

（7）BM端口：高频头电源供电端口 5 V。

（8）NC端口：内部空脚。

（9）30 V端口：最高调谐电压输入端口，30～33 V。

（10）GND端口：接地端口。

（11）I F端口：中频 TV 信号输出端口。

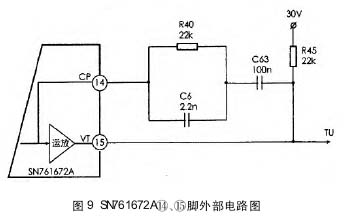

ETA-SFO3 内部电路除 SN761672A 之外，有三个频段 UHF、VHF-H、VHF-L 独立的通道：由双栅场效应管V1、V2、V3 为核心的三组独立高频调谐放大器，分别由SN761672A 的25、23、22脚输出电压(3.9 V)为双栅场效应的 G1 电极提供偏置电压进行频段切换，高电平有效。三组高效的输入回路、输出回路和本振回路的谐振频率的统调，是由 SN761672A 的15脚端口输出电压(如图 9 所示)通过调整各自的变容二极管的电容量实现。其 中 UHF 有 VDl～4；VHF-H 有 VD5 ～10；VHF-L 有VDll～16 等 16 只变容二极管均由 TU 调整。16 只变容二极管均属于反向偏置，属易损件之一。

无论是哪个频段接通，只要有一只变容二极管击穿或漏电，调谐电压 30 V 必然下降，不仅是损坏二极管的频段，而且影响其他两频段，调谐电压 TU变化范围的不足，某些频道的节目将接收不到。其中还应该包括 16 只变容二极管未经挑选漏电流普遍过大的情况。
