1. 液晶彩电伴音电路的组成

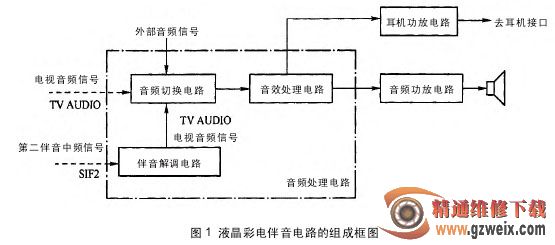

伴音电路是指伴音信号经过的通路。严格地说，从天线接收信号到扬声器发出声音的所有伴音信号经过的电路都属于伴音电路。而习惯上所说的伴音电路是指第二伴音中频以后，伴音信号单独经过的通路。图 1所示是伴音电路的组成框图。

从图 1 中可以看出，伴音电路主要由伴音解调电路、音频切换电路、音效处理电路、音频功放电路、耳机功放电路等几部分组成。伴音解调电路用于将第一伴音中频信号解调为第二伴音中频信号或音频信号；音频切换电路用来对电视音频信号和外部音频信号(如AV 音频、S 端子音频、YPbPr 音频、VGA 音频等) 进行切换；音效处理电路用来对音频信号进行美化处理(如环绕立体声、重低音处理等)，使声音优美、动听；音频功放电路用来对音频信号进行功率放大，以驱动扬声器工作；耳机功放电路用来放大耳机信号，驱动耳机发声。

在图 1 中，点画线框的部分称为音频处理电路。在实际电路中，这三部分(伴音解调、音频切换、音效处理)经常集成在一起或部分(如音频切换和音效处理 )集成在一起。

图 1 中的虚线箭头表示从前端电路过来的信号，可以是第二伴音中频信号 SIF2，也可以是经过解调的电视音频信号（TVAUDIO），具体视前端电路的功能而定。

2. 典型功率放大器介绍

液晶彩电中的功率放大器，主要有以下几种类型：

（1）OTL功率放大器

OTL(英文 Output Transformer less 的缩写)，意为无输出变压器。OTL 功率放大器采用正电源供电，有输出耦合电容，为交流输出方式。OTL 功率放大器具有效率高、功率大、失真小、耐压要求低等优点。因此，OTL 音频功率放大器在液晶彩电中有一定的应用。

需要强调的是，OTL 功放电路输出端直流工作电压为电源电压的一半。这一特点对维修相当重要，尤其在没有资料的情况下，对维修的作用更为突出。

（2）OCL功率放大器

OCL(英文 Output Capacitor less 的缩写)，意为无输出耦合电容。也就是说，OCL 功率放大器不用输出电容，所以必须采用双电源供电。OCL 与 OTL 电路相比，到底有什么优点和缺点呢?下面简要进行分析。

我们知道，电容具有“隔直流、通交流”的特性，电容对交流信号都会产生一定的阻力，称为容抗。容抗的大小与信号频率和电容的电容量成反比，即：

XC=12πfC

对 20 Hz～20 kHz 范围内的音频信号，频率越低，电容的容抗越大。这意味着，音频范围内低频端的信号通过耦合电容时会有很大的衰减。例如，对于 OTL 功率放大电路，若输出端耦合电容为 200μF，则 10 kHz的音频信号的容抗是 0.08 Ω，100 Hz 的音频信号的容抗是 8 Ω。由此可见，若用它传送宽频音乐信号，由于低频成分衰减较大，扬声器重放的音乐就会显得低音不够丰富。

为了改善耦合电容的低频响应，必须采用大容量的电解电容。电解电容是卷绕制成的，电容量越大，卷绕的圈数越多，这就不可避免地形成一种附加电感，它对不同频率的信号产生不同的相移，又会引起附加的失真。所以，如果对伴音音质有较高要求，一般要采用无输出耦合电容的 OCL 电路。除此之外，OCL 电路还具有输出功率大的优点。

虽然 OCL 功放电路具有以上优点，但也有一些不足，主要表现在以下两方面：

(1)OCL 功放电路无输出端耦合电容，扬声器直接与功放电路输出端相连，如果电路出现故障而使输出端的直流电压不为 0 V，则直流电压就直接加到扬声器上，因扬声器线圈的直流电阻很小，便有很大的直流电流通过扬声器线圈使其损坏。

(2)OCL 功放电路由于采用正、负对称直流电源供电，使电源电路的结构复杂了，增加了成本。

（3）BTL功率放大器

BTL(英文 Balanced Transformer less 的缩写)，意为平衡式无输出变压器，是一种桥式推挽电路，在液晶彩电中应用较多。BTL 功率放大器与其他功率放大器相比，有下列特点：

①BTL 功放输出级电路所用元器件比 OTL 功放电路多一倍，即两组 OTL 功放电路才能组成一组 BTL 功放电路。

②BTL 功放电路输出端无耦合电容，而且扬声器不接地，即所谓的负载浮地。这对维修是不方便的，而且扬声器很容易烧坏，这一点与 OCL 电路相同。通常，在扬声器回路中串一只熔断管，以起到对扬声器的过电流保护作用。但这种保护的效果不佳，在有的 BTL 功率放大器电路中，设有专门的扬声器保护电路。

③在电源电压、负载电阻相同的条件下，BTL 功率放大器输出功率可比 OTL 或 OCL 电路提高四倍。

（4）D类功率放大器

伴音功放模块的体积问题和散热问题是液晶彩电音频系统设计中面临的两大挑战，而归根结底是液晶彩电有限的厚度问题。液晶彩电必须做到轻、薄，必须尽可能地减小功放模块的体积，使用产生热量较低的D 类音频功率放大器是有效的解决方案。

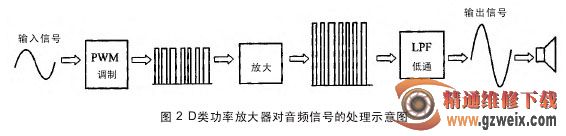

D 类功率放大器属高频功率放大器，它将音频信号调制成高频脉冲信号(脉冲宽度调制)进行放大，输出级放大管工作在开关状态，再通过低通滤波器提取音频信号，驱动扬声器还原声音，如图 2 所示。

处在开关状态的输出级晶体管，在不导通时具有零电流，在导通时具有很低的管压降，因而只产生较小的功耗，效率高，而且使功放级及其供电电源散热减少，散热器体积减小，成本低。这些优点使 D 类功率放大器迅速得到广泛应用，特别是在在追求薄、轻结构的液晶彩电中，较多地采用了 D 类功率放大器。

在效率、体积以及功率消耗等方面，D 类放大器具有明显的优势，而且经过业界的努力，D 类放大器的音质也已非常优秀。
