彩电的电原理图中标出了一些重要测试点的电压波形，但还有不少点的波形并没有给出，为了检修故障方便，也有必要知道这些点在正常情况下的波形。对主要检测点的波形不但要会测，而且要知道波形的信号内容。

1. 预视放输出的全电视信号波形

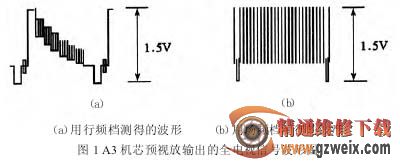

全电视信号是外来信号波形，反映被接收频道的亮度信号、色度信号、复合同步信号和复合消隐信号等信息。如果彩电接收的是电视台发送的一般电视节目，则除同步脉冲和色同步信号以外，与节目内容有关的信号波形是不停地变化的，没有稳定的波形，因而检测中一般让电视机 接 收 彩 条 信 号。正常的彩条全电视信号波形，如图 1是 在 A3 机 芯 彩 电上实测的波形。

关注与重点：A3 机芯中，全电视信号的测试点是小信号处理集成电路 LA7680 的42脚。东芝两片机中，全电视信号的测试点是通道集成块 TA7680的15脚至解码与扫描集成块 TA7698 的39脚之间，图标测试点 为 TPl2。 凯 歌4C5405 型彩电中，全电视信号的测试点是小信号处理集成电路 LH4501 的第17脚与测试点 X403 之间。

将示波器扫描速度置20μs/格档，Y衰减置50 mV/格档，用 10∶1 衰减探头。如需查场频信息，扫描速度应放 2 ms／格档或 5 ms／格档。当测凯歌 4C5405彩电当陷波器中电感线圈开路时，全电视信号的变形情况，图中标准信号用的是另一种测试信号。

A3 机芯行扫描电路有关测试点波形，如图 2 所示。
