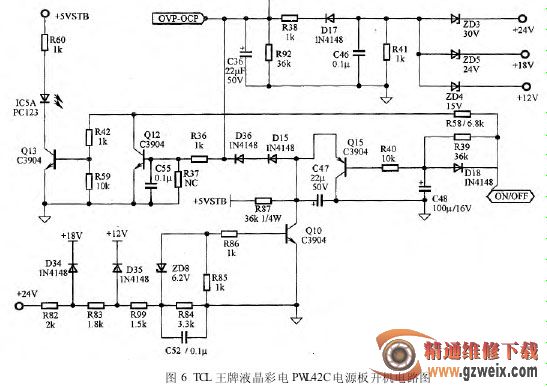

6. 开机电路(见图 6)
开机时，开机高电平通过 R58 后，经过 R42 和 R59分压后，加到 Q13 的基极，此时 Q13 进入饱和导通状态。测试“光耦”IC5A 有电流流过后，通过光电的耦合作用使 IC5B 也进入导通状态。此时到达 Q14 的发射极的工作电压，因为 IC5B 的导通而使 Q14 也导通。电压再经过 U8(三端稳压 IC)后，分别经过 D33 整流后，为 PWM 电路提供工作电压，经过 D27 整流后，为 PFC 电路提供工作电压。此时机器完全进入工作状态，电源板输出 12 V 和 24 V 电压。

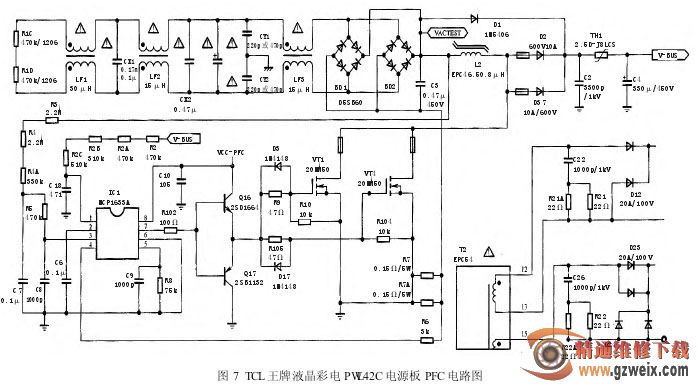

7. PFC电路（见图 7）
15 V 电压进入 ICl 的⑧脚后，ICl 开始工作，从⑦脚输出脉冲信号，控制 Q16、Q17 组成的推挽电路的交替截止和导通。当 PFC（功率因素校正）电路的驱动信号是高电平时，Q16 导通、Q17 截止，VTl 和 VT4 的栅极为高电平，栅、源极两端电位正向偏置，使 VTl 和 VT4导通，整流后的市电对 L2 进行充电，电能转化成磁能储存在 L2 之中；当 PFC 电路的驱动信号是低电平时，Q16 截止、Q17 导通，VTl、VT4 的栅极电压被下拉为低电平，栅、源极两端电位反向偏置，使 VTl 和 VT4 截止，L2 储存的磁能释放，经 D2、D37 整流后，输出电压提升到 380 V 左右，经电容 C4 滤波，输出到 PWM（脉冲宽度调制）电路。
注意：D1(二极管)在正常工作时是不起作用的，所以取消该器件对电路本身的工作影响不大。但是，当冷开机时，第一次通电时，电容上是完全没有电的。如没有该器件提前给电容补充电，那么所有的瞬间大电流会通过 PFC 电感线圈。在启动的那一瞬间，PFC 电感会进入饱和状态，从而造成 PFC 电路的 MOS 管损坏，电路工作不正常。所以，在 PFC 电路中，当功率大到一定的程度时，该器件是有必要的。

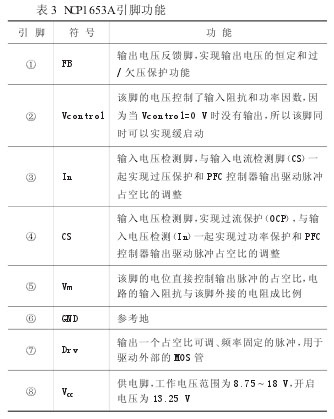

NCPl653A 是一款定频的连续模式的 PFC 控制器，通过检测输入电压、电流信号和输出电压信号，可以在输入电压和负载条件变化时，调整驱动脉冲的占空比，控制 MOS 管 Q1 的导通时间，使输入阻抗保持恒定，实现输出电压的恒定和功率因数的校正，其引脚定义如表 3 所示。
8. PWM电路(见图 8)
14 V 电压进入 IC2 的⑥脚后，IC2 开始工作，从⑤脚输出脉冲信号控制 Q4 和Q5 的基极。当脉冲信号是高电平时，Q4 导通，Q5 截止；当脉冲信号是低电平时，Q4 截止，Q5 导通。
