(3)当场输出电路发生漏电、击穿、正 / 负电源不对称故障而 R1 上端电压为正电压时，将 VT2 的偏置电压抵消减小，VT2 由导通变为截止、VT4 也截止，集电极变为高电平，通过 D2 将稳压二极管 VZ 击穿，VT3 饱和导通，向保护执行电路送去触发电压，保护电路启动，执行保护措施；当场输出电路发生漏电、击穿、正、负电源不对称故障，而 R1 上端电压为负电压时，将 VTl 的偏置电压抵消减小，VTl 由导通变为截止，集电极变为高电平，通过 D1 将稳压二极管 VZ 击穿，VT3 饱和导通，向保护执行电路送去触发电压，保护电路启动，执行保护措施。

（4）场偏转过流检测电路中，图 7(a)的单电源Vc，供电的 OTL（无输出变压器）场输出过流保护电路中的三极管 VT 的基极电压为测试点，正常时为 0 V，高电压 0.7 V 为进入保护状态；图 7(b)的采用 Vcc和 Vcc- 的正、副双电源供电的 OCL（无输出电容）场输出过流保护电路中的 VTl 基极电压为测试点，正常时为 0 V，高电压为进入保护状态。

二、过压检测电路

彩电中，对过压保护主要采用两种措施：一是采用压敏电阻、双向击穿二极管或稳压二极管直接并联在市电电源输入两端和开关电源输出与地之间，其压敏电阻、双向击穿二极管或稳压二极管的设计值稍高于被保护的输出电压，当被保护的电压超过稳压二极管的稳压值时，将稳压管击穿，迫使该电源电路的保险元件过流烧断，或迫使开关电源停振，中断电压供应，达到保护的目的；二是设置过压检测电路，对开关电源输出的各路电压、行输出提供的“二次”电源电压和行、场脉冲电压进行检测，当被检测的电压因稳压环路故障，造成输出电压超过规定值时，检测电路输出保护触发电压，迫使电压翻转电路翻转，进入保护状态。

采用并联压敏电阻、双向击穿二极管或稳压二极管，对供电电路输入、输出电压进行限制，是普遍采用的常规过压保护。图 8(a)所示为常见的并联压敏电阻过压保护电路，图中的 RY 为压敏电阻；图 8(b)所示为常见的并联双向击穿二极管的过压保护电路，图中的VD 为双向击穿二极管；两者常应用于 220 V 市电输入电路中，当市电电压超过压敏电阻或双向击穿二极管的设计值，可能对电路造成破坏时，将压敏电阻、双向击穿二极管击穿，迫使串联的保险丝 FU 烧断，达到保护的目的。

图 1为并联稳压管保护电路，常应用于开关电源 +B 输出电路中，将稳压二极管 VZ 直接接到电源输出的 +B 电压或其他电源与地之间，稳压二极管的稳压值稍高于 +B 电压，当开关电源稳压电路发生故障，造成 +B 电压升高超过 VZ 稳压值时，将稳压二极管VZ 击穿，使 +B 电压等被检测电源对地短路，电源输出电流剧增，一是迫使电源电路进入过流保护或停振状态；二是将串联在整流、滤波电路中的保险电阻 R 烧断或将开关电源初级保险电阻烧断，切断供电电源，保护负载电路不被过高的电压损坏。

设置电压检测电路，对开关电源和行输出“二次”供电电路电压进行检测，是目前彩电中比较流行的过压保护。彩电中常见的过压检测电路主要有：低压过压检 测 电 路 ，高压过压检测 电 路 ，脉冲电压过压检 测 电 路 ，尖峰脉冲吸收电路等。

1.低压过压检测电路

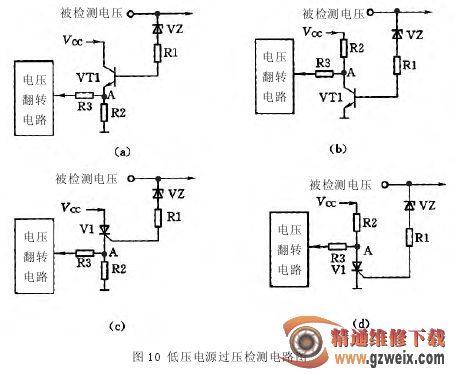

彩电中的低压过压检测电路如图 10 所示。图 10 (a)、(b)采用 NPN三极管作为检测管，图 10(c)、(d)采用可控硅作为检测管。由于所检测的电压较低，大多通过稳压二极管和限流电阻对被检测的电路进行检测，图中的 VZ 为取样基准二极管，R1 为限流电阻，VTl 或 V1 为检测管 (三极管或可控硅)。被检测电压正常时，低于基准稳压二极管 VZ的稳压值，稳压二极管 VZ 截止，检测管 VTl 或 V1 也截止，对电路不产生影响；当被检测的电压高于基准稳压二极管 VZ 的稳压值时，基准稳压二极管 VZ 击穿，通过限流电阻 R1 将电压加到检测三极管 VTl 的基极或可控硅 V1 的控制极，检测管 VTl 或 V1 由截止变为导通。图中的 A 点是保护触发电压的输出端，经过隔离降压电阻贴送入电压翻转电路。图 10(a)、(c)正常时 A 点输出端为低电平，检测到过压故障时 A 点输出高电平；图 10(b)、(d)正常时输出端 A 点为高电平，检测到过压故障时，A 点输出低电平。
