图 10(a)、(b)检测电路为 NPN 三极管，当输出电压恢复正常时，会自动退出保护状态，而图 10(c)、(d)采用可控硅作为检测管，保护后具有维持保护状态的功能，被检测电压恢复正常时，也不会退出保护状态，需关机放电后，方能退出保护状态，恢复正常工作。
低压过压检测电路中的 A 点为过压检测电路的测试点，其输出电压应符合上述规律。
2.高压过压检测电路

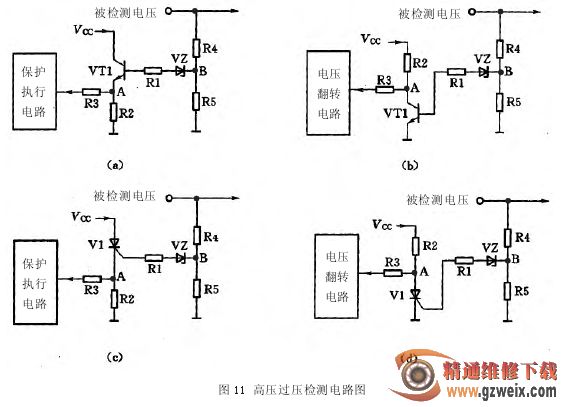

高压过压检测电路如图 11 所示。由于所检测的电压较高，大多采用分压电阻 R4、R5 对所检测的电压进行分压后，将 B 点的电压送入检测电路（其分压后的检测电路与低压过压检测电路相同）。图 11(a)、(b)采用 NPN 三极管作为检测管，图 11(c)、(d) 采用可控硅作为检测管。图 11(a)、(c) 正常时 A 点电压为低电平，检测到过压故障时，VZ 击穿导通，VTl或 V1 获正向偏置电压而导通，A 点输出高电平；图 11(b)、(d)正常时 A 点电压为高电平，检测到过压故障时 VZ击穿导通，VTl 或 V1 获正向偏置电压而导通，A 点输出低电平。
图 11(a)、(b)检测电路为 NPN 三极管，当输出电压恢复正常时，会自动退出保护状态，而图 11(c)、(d)采用可控硅作为检测管，保护后具有维持保护状态的功能，被检测电压恢复正常时，也不会退出保护状态，需关机放电后，方能退出保护状态，恢复正常工作。
高压过压检测电路中的 A 点为过压检测电路的测试点，其输出电压应符合上述规律。
