三、关于5V电源带载力的要求及其达标对策
液晶彩电电源、CRT彩电电源,它们的输出电压多有不同,但5V电源的输出却是它们共有的,且用途较广。CRT彩电的5V电源,多用于CPU、存储器的供电、指示灯的电源,部分CRT彩电还将它作为电视信号处理IC、高频头等工作电源,它们都是小电流用电,即5V电源的负载较轻。CRT彩电5V电源滤波电容的容值也不大,多为50μF/10V-100μF/10V,且只有一只;液晶彩电的5V电源,不但具有上述CRT彩电的多种负载,出于液晶彩电的自身需要,其5V电源还多了下面两种负载。
1大容量的存储器供电
当前电视信号的标准仍是为CRT彩电量身定制的。CRT彩电的显像原理是:“扫描成像”,即“点动成线,线动成面”。点动成线,行扫像素成“一行”直线;线动成面,场扫像素成“一场”光栅。而液晶彩电的成像原理是:“矩阵成像”,只有“线动成面”这一环节。要想与CRT彩电的电视信号兼容从而形成画面,液晶彩电需要将一定时域内(64μs)的视频模拟电视信号和不同格式的数字信号经模/数转换电路、变频处理电路和时序转换电路后进行存储,当存储达到“一行”再调出,最后通过逐行寻址形成“线动”,布满全屏,形成画面。在液晶彩电内部,这个将电视数字信号中途暂存的任务靠大容量存储器来完成,它以数据流的形式将不同时刻的数字电视信号低速“写入”,当存储达“一行”后又高速地“读出”。这样,在瞬间数据流的频繁“写入”、“读出”,造成存储器瞬间所需电流极大,这就是液晶彩电5V电源负载重的原因之一。以康佳LC32CS11型液晶彩电为例,大型存储器N501 (MY5DU281622ET)作为5V负载的情况如图2所示。
2.液晶彩电主IC的供电

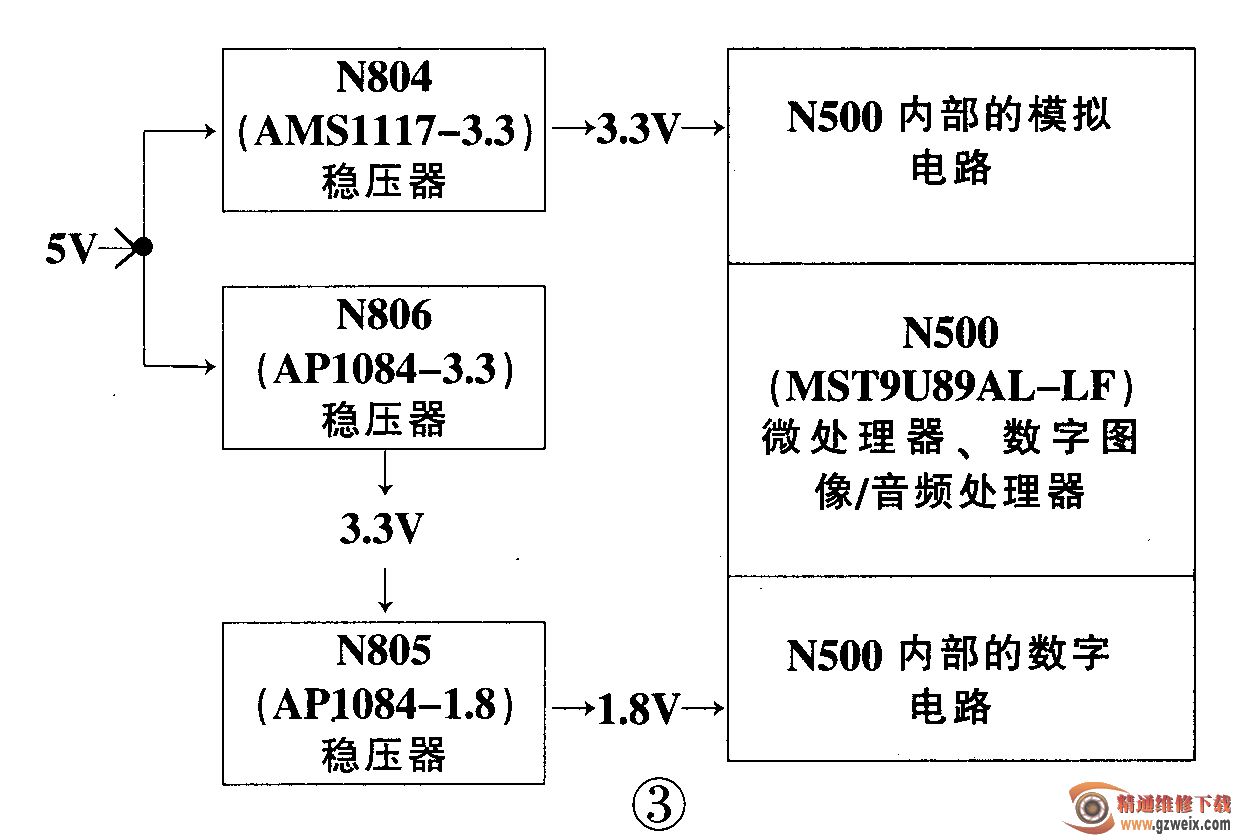

液晶彩电主IC的内部包括微处理器、数字图像/音频处理器,包含了大量的模拟电路、数字电路,都属于5V电源的负载。以康佳LC32CS11型液晶彩电为例,情况如图3所示。
笔者对N500 (MST9U89AL-LF)内部具体电路结构不了解,但从它的脚位数量(260脚)以及脚位性能的标注来判断,它是一只低电压、大电流用电负载。因为它内部含有大量的高速逻辑电路、不同工作模式之间的快速切换电路等,这两种电路都是瞬间索取电流较大的电路,所以N500对5V电源带载能力的要求极高。故此,液晶彩电5V电源故障与CRT彩电5V电源故障,在界定标准上差异极大,在维修过程中应区别对待。下面举例说明。
