看图学习维修液晶彩电开关电源(一)
来源:本站整理  作者:佚名  2013-05-27 09:29:08

    1.液晶彩电开关电源的结构形式
    液晶彩电开关电源的结构主要有两种形式:一种是采用外部电源适配器(Adapter),如图1所示。输入到液晶彩电的电压就是电源适配器输出的直流电压,这种结构形式主要应用于小型液晶彩电;另一种是内接形式,即开关电源电路设置在彩电内部。大部分液晶彩电在内部专设一块开关电源板,如图2所示;个别液晶彩电将开关电源电路和高压电路做在一起,组成开关电源/高压一体板,如图3所示。内接结构形式主要应用于66 cm(26 in)以上的大屏幕液晶彩电。



    2.液晶彩电开关电源的构成方案
    目前,液晶彩电中使用的开关电源都为并联型开关电源,其构成方案主要有以下几种。
    (1)由电源控制芯片构成的开关电源

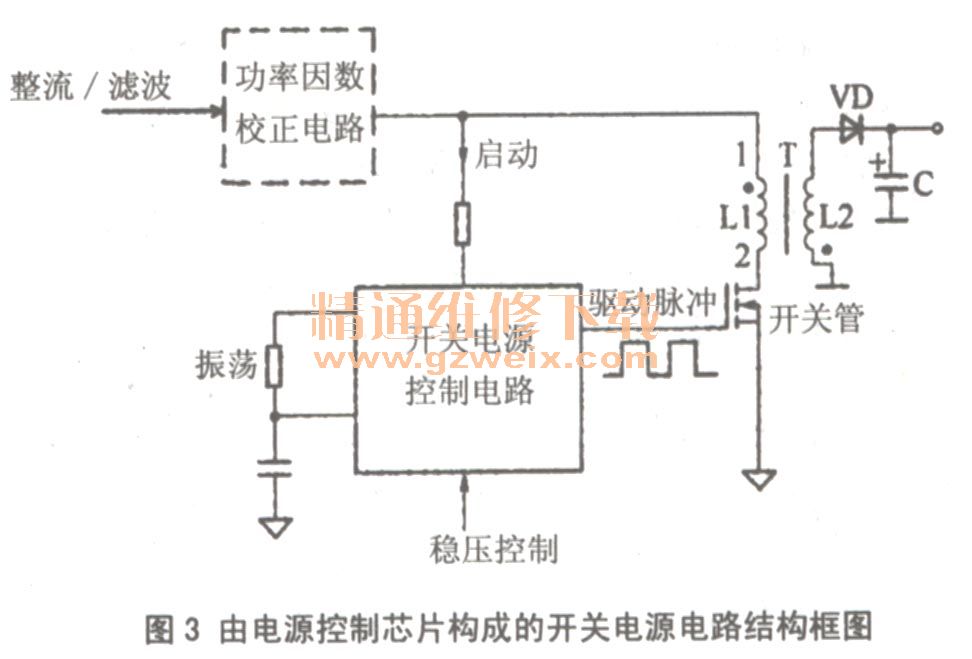

    电源控制芯片一般将振荡器、脉宽调制电路、保护电路等集成在一块芯片中,只需外接简单的外围元器件,即可构成一个完整的开关电源电路。图3所示是由电源控制芯片构成的开关电源电路结构框图。

    常用开关电源控制芯片有:L5991,UC3843,TDA16888,NCP1207等。电源开关管设在控制芯片的外面,可为晶体管,也可为N沟道场效应管,但以N沟道场效应管居多。

    (2)由厚膜电路构成开关电源
    有些开关电源控制芯片集成度较高,除具备常见电源控制芯片的功能外,还将开关管集成在一起,由于这种开关电源控制芯片体积、功率较大,一般也称为厚膜电路。由于厚膜电路内含功率较大的开关管,工作时易发热,因此,安装时应安装散热片。图4所示是由厚膜电路构成的开关电源电路结构框图。

    液晶彩电常用的厚膜电路主要有STR-W6756,STR-E1565等。

    (3)由多个电源构成的开关电源
    很多液晶彩电,特别是大屏幕液晶彩电,其开关电源由两个或三个开关电源组成?分别输出不同的直流电压,为液晶彩电不同的电路供电。这种构成方案的优点是各个开关电源负荷较轻,但电路较复杂。图5所示是由两个电源构成的开关电源电路结构框图。
