三、升级工具驱动程序的安装

    1.Mstar工具驱动程序安装

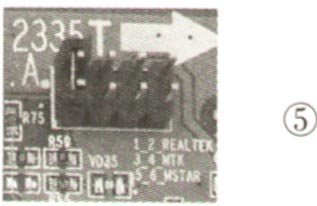

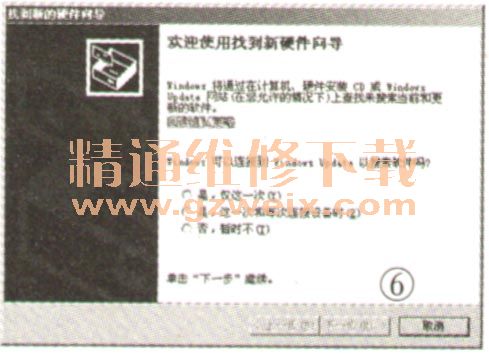

    （约先将升级工具JP1处的跳线插到左侧第一排两个引脚上，如图5所示，再将升级工具的USB头插入电脑的USB口中。如果该电脑之前没有装过Mstar工具驱动程序，则电脑会提示发现新硬件，并出现新硬件驱动程序安装向导页面，如图6所示，选择“否，暂时不（I）”并单击“下一步”按钮。

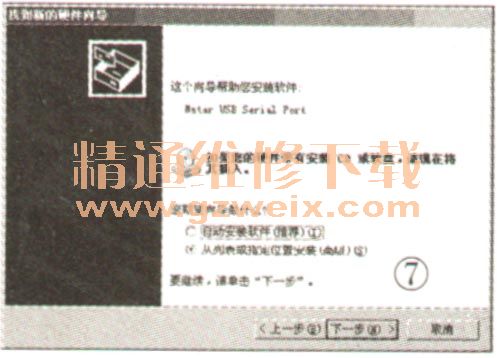

    （2）接下来进入选择安装方式界面，如图7所示，选择“从列表或指定位置安装（高级）”，然后单击“下一步”按钮。

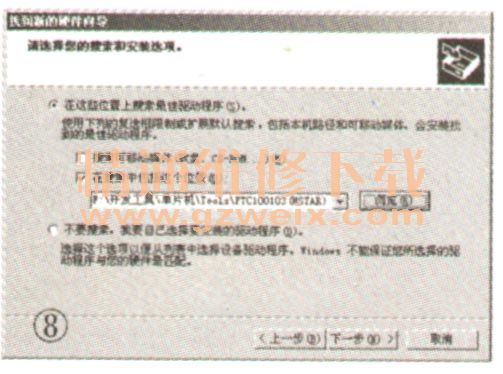

    （3）单击“浏览”按钮，找到存有驱动程序安装文件的位置，如图8所示，然后单击“下一步”按钮。

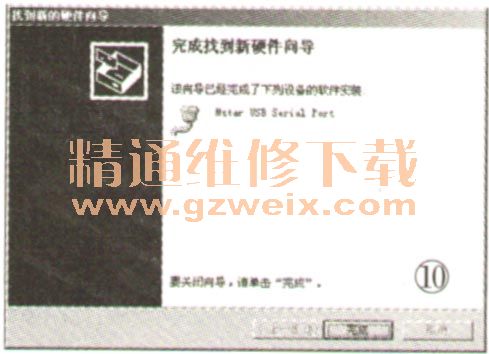

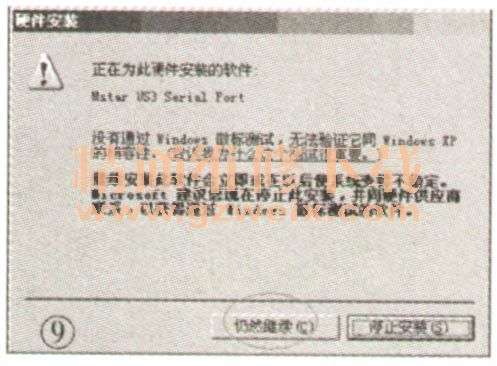

    （4）在驱动程序安装过程中，电脑屏上可能多次出现如图9所示的Windows提示信息，这时单击“仍然继续”按钮，直至出现软件安装结束界面，如图10所示。

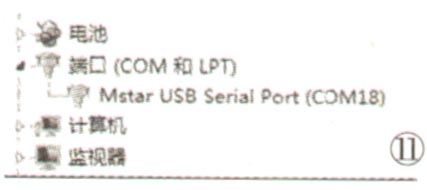

（5）单击图10中的的“完成”按键即可完成驱动程序安装，这时在电脑的设备管理器中会出现如图11所示的Mstar USB Serial Port （CO-Mxx）端口字符。

    2.MTK、REALTEK工具驱动程序安装

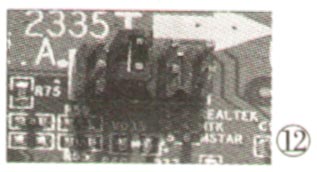

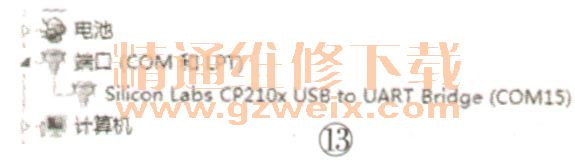

    先将升级工具JP1处的跳线插到左侧第二排两个引脚上，如图12所示，接下来将驱动程序包里的“CP2102驱动程序”中的“CP210xVCPInstaller.exe”文件复制到电脑的某一硬盘中，最后运行此程序即可完成驱动程序的安装，这时在电脑设备管理器中可看到相应的端口，如图13所示。

    四、升级工具与电视机的连接
    升级工具一端通过USB插头与电脑的USB接口相连，另一端与液晶电视的的升级接口相连接。升级时，存放在电脑中的升级数据通过USB连线＊升级工具→RX、TX线→彩电的升级接口→CPU →FLASH存储器中。

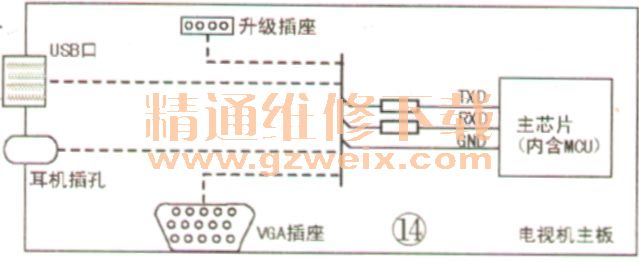

    虽然每种主芯片用于软件升级的通讯引脚（通常为RXD、 TXD端）是固定的，但这些引脚通过什么样的接口方式与升级工具相连却无统一标准，由主板生产厂家自行决定。也就是说，采用同一芯片方案的不同厂家主板，其升级接口可能不一样，如有的彩电在主板上设计有升级插座，有的用VGA插座中未用的端口作为升级接口，有的利用耳机插孔作升级接口，形式多种多样，如图14所示。

    另外，即使电视机的升级接口形状一样，但具体到升级端口定义也不一定相同，如有的液晶彩电将VGA插座的12脚、15脚作为升级数据（RX、TX）接口，有的将VGA插座的④脚、⑧脚作为升级数据接口。再者，即使所用升级接口形状、引脚数均相同，但具体到每个引脚的功能也不一定相同，如同样以VGA插座的④脚、⑧脚作为升级数据接口，有的彩电设计④脚为RX信号通讯端、11脚为TX信号通讯端，但有的彩电的设计却正好相反，即11脚为RX信号通讯端、④脚为TX信号通讯端。

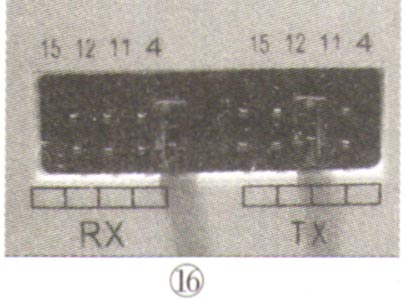

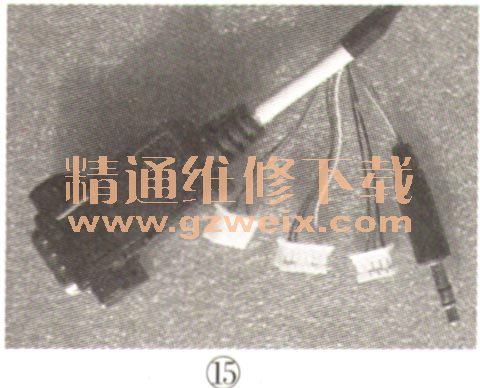

    综上所述，液晶彩电的软件升级接线方式取决于主板的升级接口设计及引脚定义。有的升级工具为了能对多种型号的液晶彩电进行升级，通常设计有多种线序位置的升级插头，如图15所示，或者设计有线序选择跳线帽，如图16所示。在实际使用中，若升级工具VIN插座中的线序与彩电的实际升级端口线序不一致，这时需对升级工具插座中的引线进行跳线，使之保持一致。
