液晶彩电软件升级及其操作要点（上）

来源：本站整理作者：佚名 2015-07-11 07:31:51

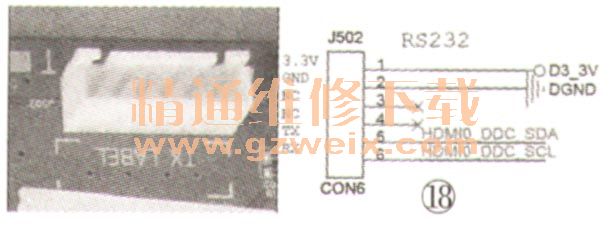

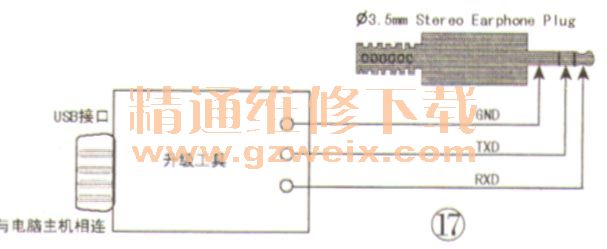

对于采用特殊升级接口的彩电，可先找到该接口的TXD、RXD、GND端，然后制作对应的升级连接线即可，例如：在海信REALTEK机芯彩电中，其软件升级端口为耳机插孔，这时需先找到升级工具上的TXD、RXD端，再分别与φ3.5mm耳机插头对应连接起来，如图17所示。若不用耳机插头，也可在该机芯彩电主板上找到预设的6PIN升级插座，然后按照图18所示引脚功能，对应连线进行升级。

    五、Mstar芯片方案升级方法
    Mstar芯片方案的机型非常多，既有普通液晶电视，也有带有网络功能、3D或安卓操作系统的高端液晶电视。在这些电视中，软件升级的程序种类也有所不同，前者一般只需升级主程序，后者不仅需升级主程序，还需升级Mboot程序，并且不同机芯或机型所用到的升级程序名称（不可更改）、大小、作用等也不尽相同。
    提示：Mboot是英文Main Boot的简称，指系统的主引导程序，其数据主要是液晶电视的基本配置，如屏参、开机画面、开机音乐等。
    为了便于说明软件升级操作，下面以海信MST6I78机芯彩电为例进行介绍。该机芯彩电需升级Mboot程序、主程序，部分机型还需升级6m20程序，其升级顺序是先烧写Mboot，然后烧写主程序，最后烧写6m20程序。
    1.Mboot程序升级方法

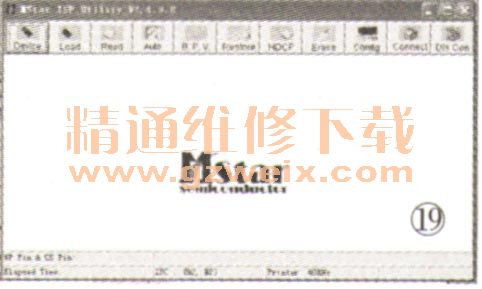

    （1）先双击“ISP_ Tool_V4.4.9.8.exe”图标，运行该软件，则会出如图19所示的界面。

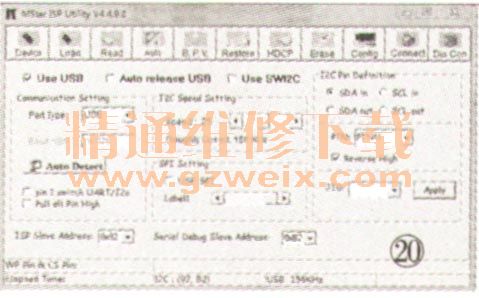

    （2）接下来点击“Config”按钮，出现如图20所示界面。在“UseUSB”前面的方框内打钩，将“ISP Slave Address”项的值选为“0x92”、“Serial Debug SlaveAddress”项的值选为“0xB2”、“I2C Speed Setting”项中的“Speed”值调为“25”，其他项使用默认设置即可。

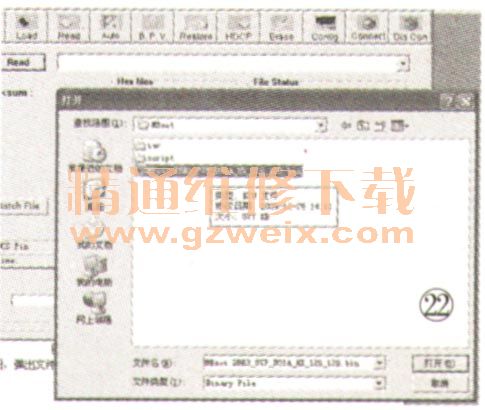

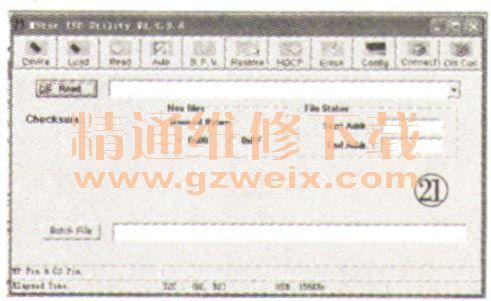

    （3）点击“Read”按钮出现烧写程序选择对话框，如图21所示，找到升级用的bin文件，点击“打开”按钮，如图22所示，这时又会回到升级界面。

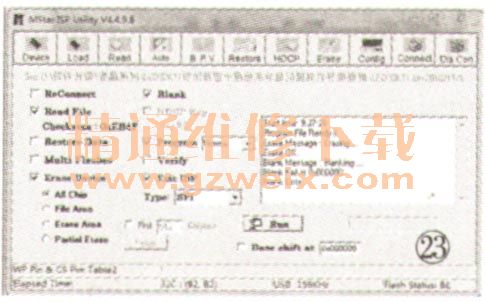

    （4）点击“Auto”按钮，出现如图23所示的烧录界面，将“Reconnect”前的钩去掉，并在ReadFile、EraseDevice、Blank、Program、Verify、ExitISP这几项前面的方框内打钩。“Verify”是起校验作用，若不选该项，虽无校验功能，但能提高烧写速度。
