（5）供电电路
R909 、 D901、 C908共同组成TEA1530的供电回路，用以提供当开关电源启动后芯片自身的能量消耗。同时VCC端的电压也是欠压保护的检测电压，该电压还为反馈引脚CRTL提供工作电压，VCC端电压经光藕内的光敏三极管调制后，再经电阻R931分压和R911藕合连接到TEA1530的第④脚，用以采样次级电压和负载的变化，以便TEA1530调整第⑤脚输出PWM脉冲的占空比，稳定次级的输出电压。
VCC端最大电压为20V。
（6）反馈电路
TEA1530的斜坡补偿功能被设置在IC的第④脚。如果第④脚CRTL不连接在电路中或开路，TEA 1530会立即停止PWM脉冲的输出。R911为斜坡补偿电阻，R931为反馈电阻。当负载端空载时或处于待机状态时，次级电压升高，这时流过TL431的电流变大，光藕内的发光二极管亮度增强，光敏三极管内阻变小，R931电阻上的压降升高，当CTRL上的压降上升到1.5V时，TEA1530进入突发工作模式。
14.P1337

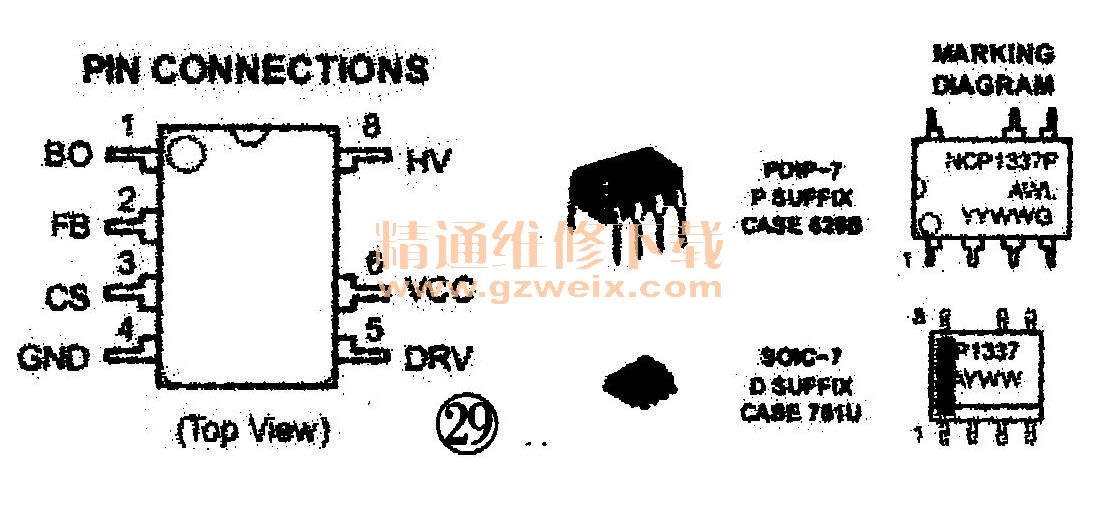

P1337是新型的PWM管理芯片，具备过压保护、空载保护、短路保护、自动重启、过热自动关机功能。IC内置4.OmS延时软启动，最大工作频率130kHz、 DRV端最大500mA的驱动电流，直接驱动连接。引脚排列如图29所示，各脚参数如表13所示，应用电路如图30所示。
（1）保护电路
1）抗干扰电路
由C801、C802、C803、L801组成EMI电路用以滤除来自市电网络的干扰杂波，同时也防止开关电源工作时产生的多次谐波进入市电网络，对市电网络造成污染。R801、R802构成泄放回路，用以释放C803上所充的电荷，防止在断电后裸露的电源插头对人体造成电击事故。
2）过压保护电路
P1337具备过压保护功能，当VCC端电压达到18.6V以上时，P1337内部的OVP功能启动，停止PWM脉冲的输出。
3）欠压保护电路
P1337的欠压保护功能，也是通过检测VCC端的电压来完成的，当VCC端电压低于9V时，P1337停止工作。
4）过流保护电路
P1337的过流保护功能是通过检测串联在电源管Q804的S极与GND之间的电阻R805来完成的。当流过Q804的D、S极之间的电流变大时，R805两端的电压也会上升。如果R805两端的电压达到0.5V，该电压会通过R831、R832、R834组成的祸合电路，将该信号电压传输到P1337的第③脚。当P1337检测到第③脚会电压大于0.5V时，就会停止第⑤脚的PWM脉冲输出。
C812为抗干扰电容，用以滤除在正常工作时，来自市电网络的干扰杂波，避免引起P1337异常保护。由于异常情况Q804过压击穿损坏时，300V高压会经过R831、R832、R834加到P1337的第③脚。因为C812一般选用50V的贴片电容，300V的高压很容易将C812击穿。所以当我们遇到Q804击穿损坏的故障时，应检查C812是否完好，避免新换上的元件加电立即烧毁。
5）过热保护
当IC芯片结温达到130℃时，P1337将停止工作，温度保护的滞后动作温度范围为30℃。
（2）启动电路
当电路加电后，300V高压通过电阻R803加到P1337的第⑧脚，经内部充电电路开始对第⑥脚外接的电容C807充电。当C806两端的电压达到12V以上时，P1337开始工作，第⑤脚输出PWM脉冲。当VCC端电压低于10v时，P1337停止工作。
第⑧脚HV端的最小输入电压为55V。
（3）消峰电路
D802 、 ZD801、 C806组成消峰电阻，用以在电源开关管Q804截止期间，与电源变压器初级绕组构成回路，避免反峰电压击穿损坏电源开关管Q804。
（4）推动电路
R806为祸合电阻，用以连接P1337第⑤脚和Q804的G极，电阻取值为10Ω。该推动电路没有使用加速截止二极管1N4148，而NCP203D6通常使用快速截止放电电路。
G极所接的R812为钳位电阻，当Q804截止时，R812将G极电平拉低至零电位，防止意外干扰杂波导致Q804异常开启导通。
C826起加速Q804导通作用，当开关电源管每一次导通时，300V高压会首先通过电容C826加到Q804的G极，起加速Q802导通作用。
（5）供电电路
在开关电源正常工作后，P1337的第⑥脚VCC端的供电就由反馈绕组、D804、C810、C807组成。同时VCC端电压的变化，也是IC过压保护和欠压保护的信号输入端。
（6）反馈电路
P1337的第②脚为BF反馈端，P1337的反馈为电流输入型，与203D6相反，一般由VCC端提供工作电压，经光祸内的光敏三极管调制后，将次级的电压变化和负载变化信号传递给第②脚，从而改变P1337第⑤脚输出PWM脉冲的占空比，用以稳定次级的输出电压。
