液晶显示器常用开关电源管理芯片介绍及维修（八）

来源：本站整理作者：佚名 2015-08-30 06:45:15

（2 ）Si8050SD

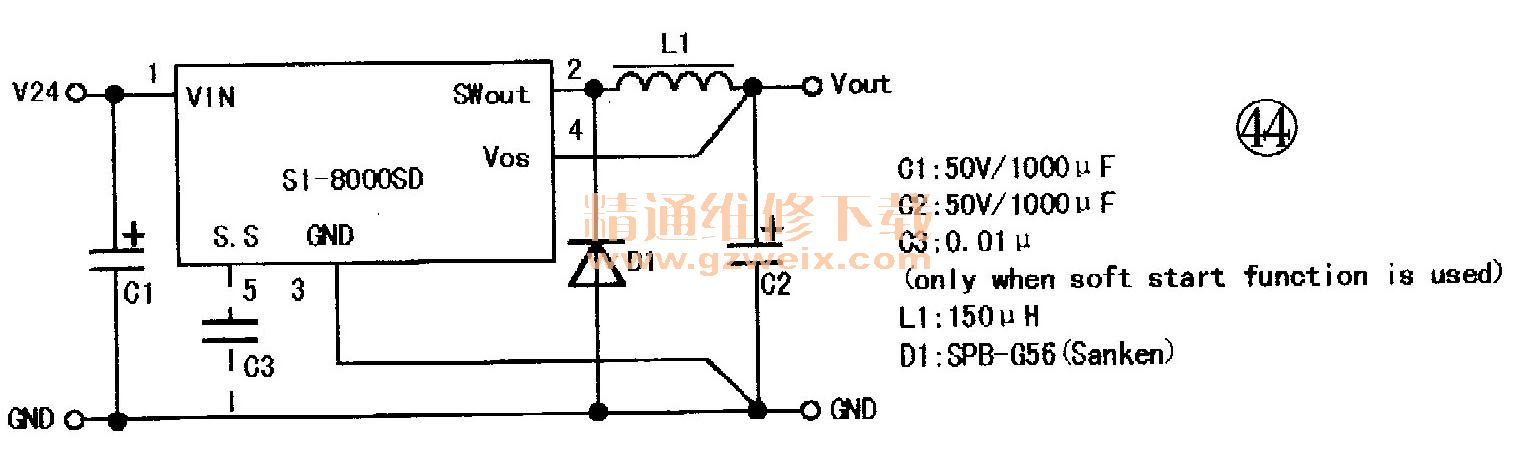

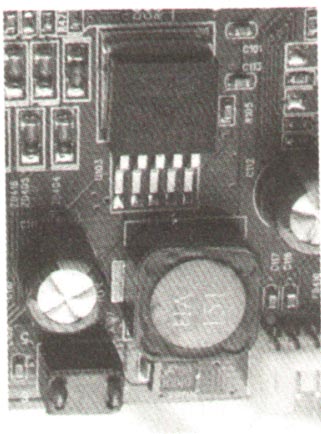

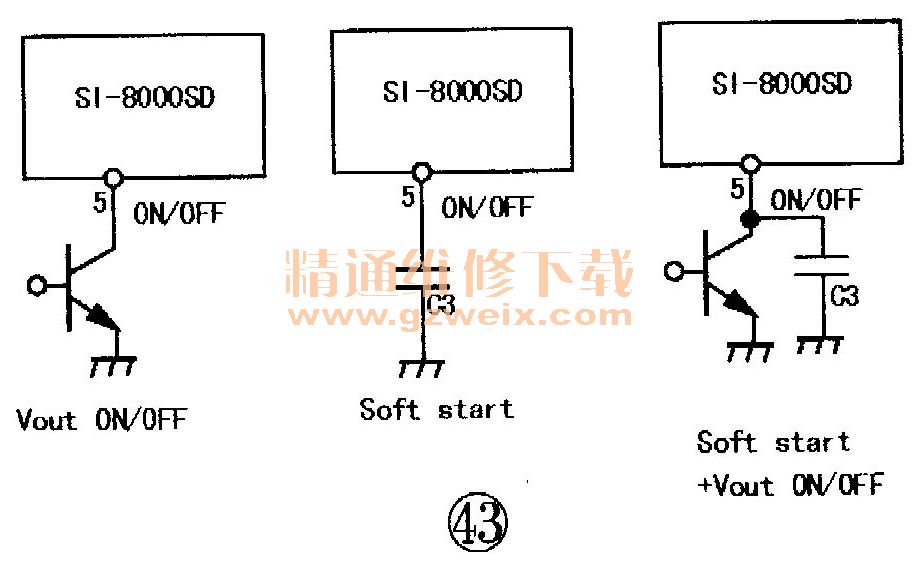

S1805OSD是工作电流3A，最高输入电压43V的PWM开关电源模块，该IC效率高达84%（+5V）或79%（+3.3V），工作频率60kHz。具备过流保护和过热保护功能，以及ON/OFF使能端和软启动功能。实物如图42所示，引脚使用如图43所示，应用电路如图44所示。

（3 ）AP1501

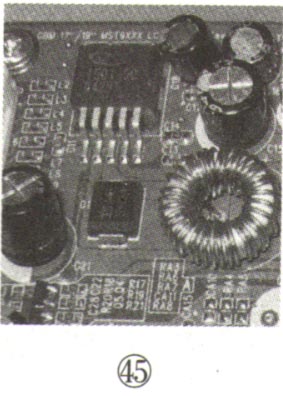

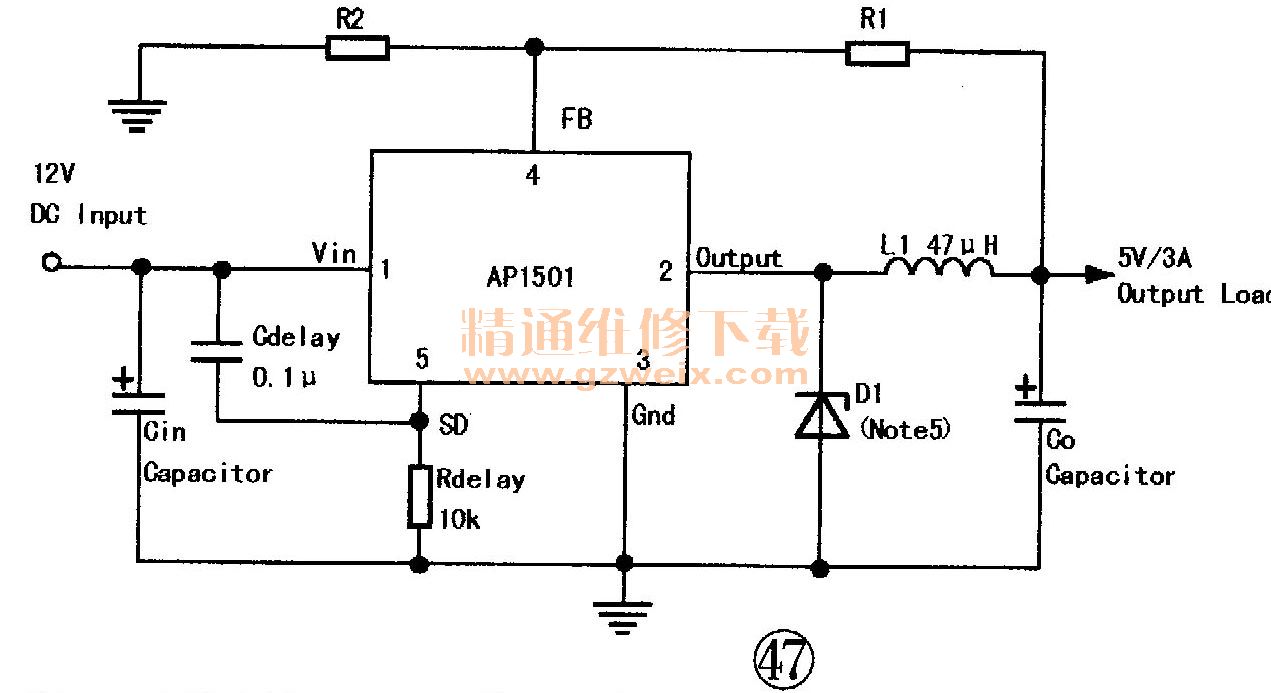

AP1501最大输出电流3A，输出电压规格有3.3V、5V、12V和可调4种规格，可调电压范围从1.23V～37V. IC的最大输入电压40V，具备过流和过热保护、内置电源调整功率管，还具备ON/OFF使能端和低功耗工作模式。实物如图45所示，引脚定义如图46所示，应用电路如图47所示。

    注意：在实际维修中，由于LM2596、AP1501、SI8050开关降压芯片没有使用散热片，都是直接焊接在PCB板上，在长时间使用过程中容易过热而损坏。如果液晶显示器出现不开机，加电无反应时，在拆机后可以测量一下驱动板的十5V是不是正常？如果该电压偏高，在六七伏左右时，就可以考虑更换该芯片。正常情况下由LM2596输出的＋5V电压，即使不使用续流二极管，输出电压也是5.0V。
    3.SOIC8封装的PWM IC
    液晶显示器的RTD2025、RM3451、RM3331、GM2621之类的驱动板的供电电源都为＋12V，驱动板上都使用AP1513、ACT4060之类的DC-DC变换IC，将＋12V变换为＋5V后供给屏使用，再由AIC1084和APL1117转换为＋3.3V和＋1.8V后供电MCU和DA芯片使用。
   （1）AP1534或AP1513
    AP1513是2A的PWM降压转换IC，该IC输入电压3.6V～18V，输出电压0.8V～VCC、PWM占空比0%～100%、IC的工作频率300kHz、具备软启动、过流保护、软关机、过热保护功能。IC内置P沟道SWMOs管，不需要外置电源功率管。

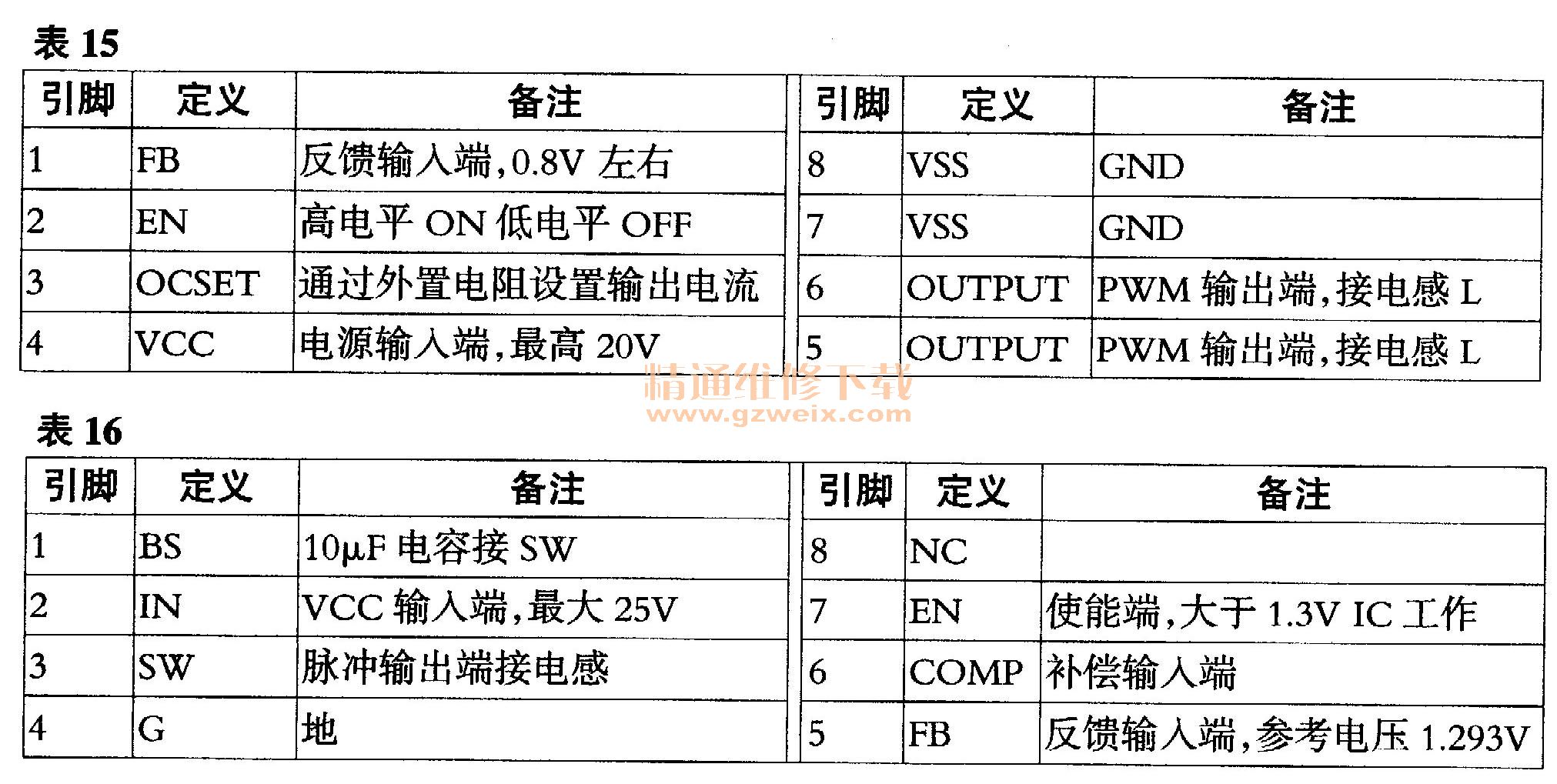

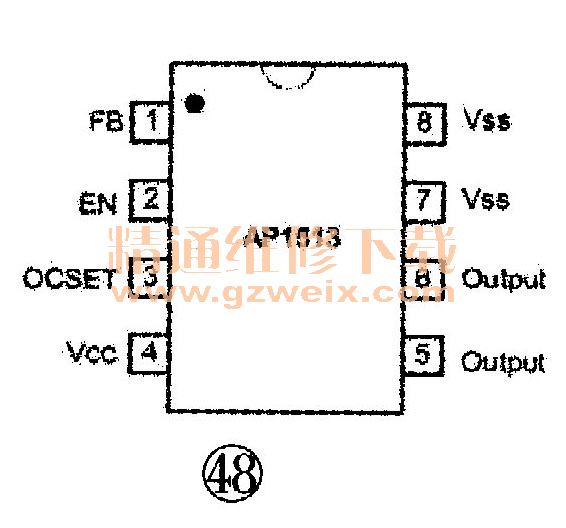

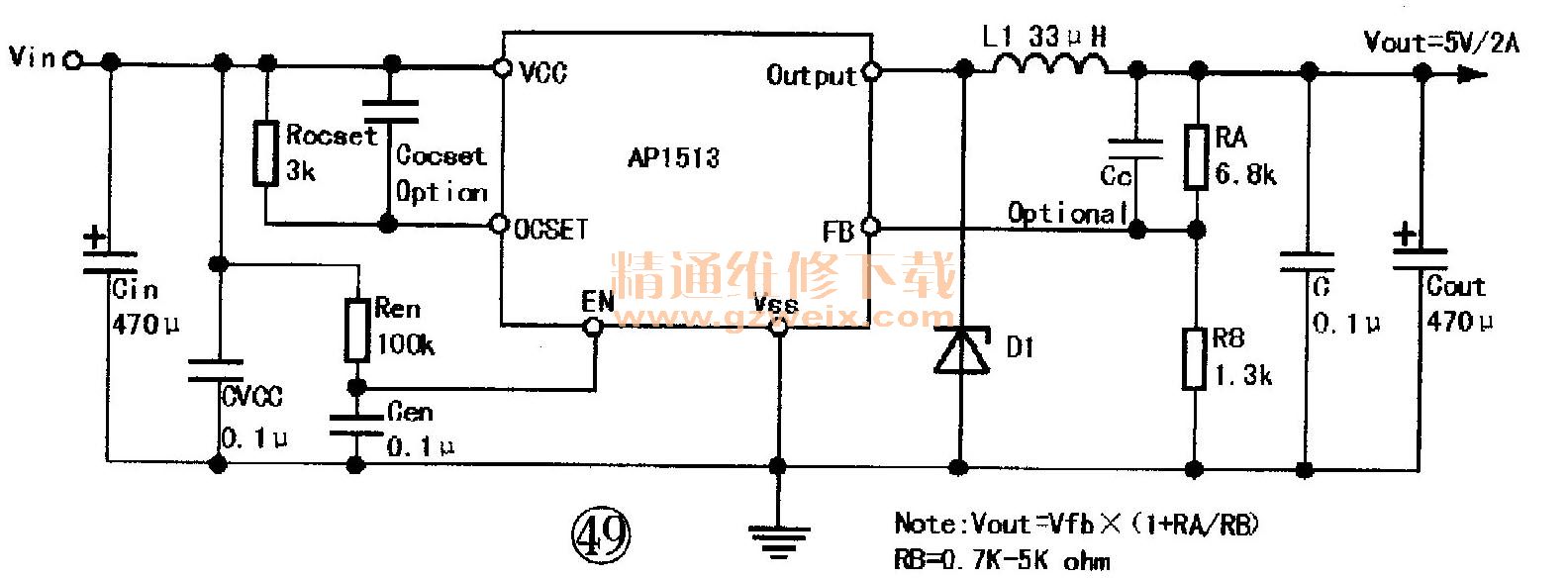

    该IC主要用于PC机主板、移动DVD、液晶显示器、移动电话、打印机、ADSL MODEM等设备。引脚排列如图48所示，引脚定义如表15所示，应用电路如图49所示。

（2 ）ACT4060

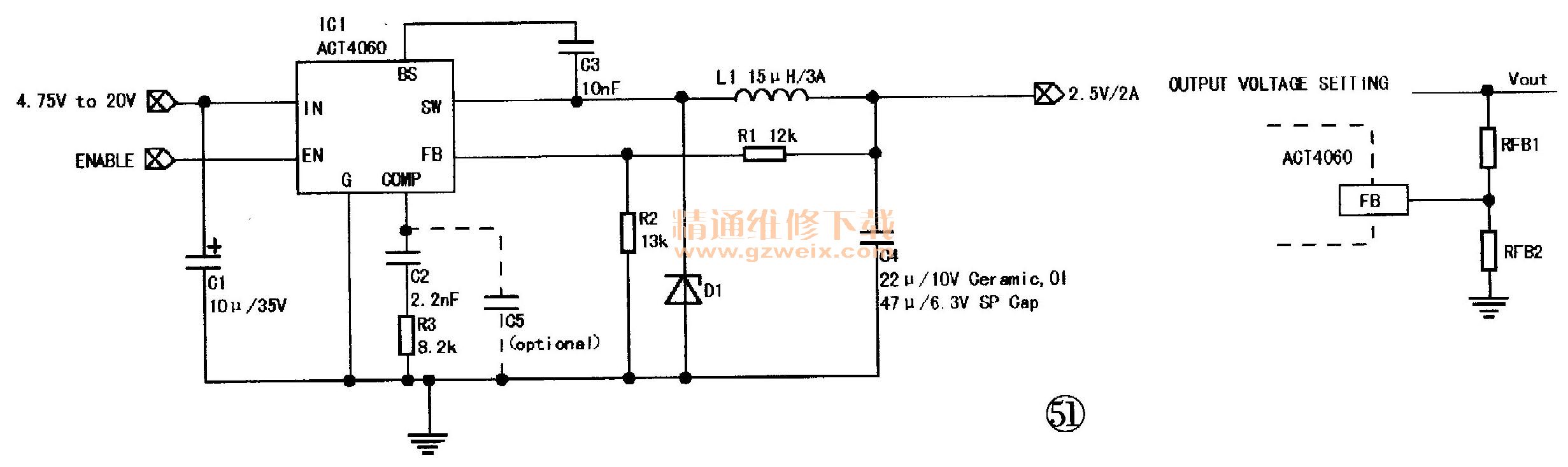

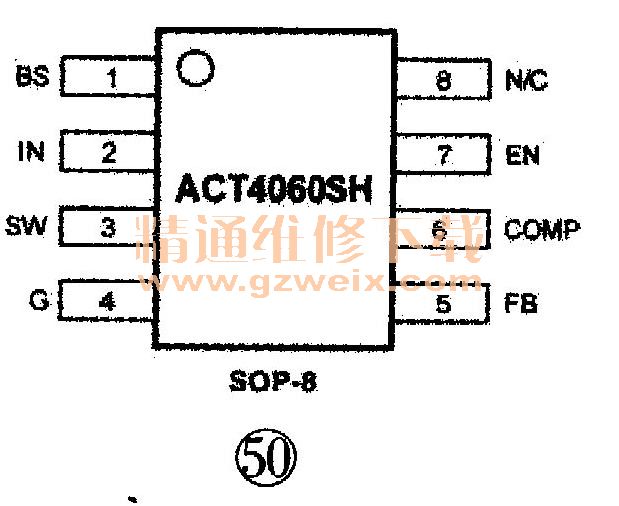

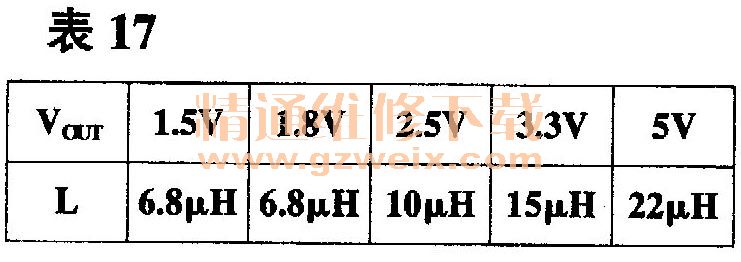

ACT4060是2A工作电流，输入电压从4.75V到20V，效率高达95％的降压开关电源芯片，关机状态只有8wA的消耗电流，工作频率410kHz，输出电压可调整，可逐脉冲对输出电流进行限制，具备过热保护功能，内置ESR电路。该IC主要用于TFT液晶显示器、移动DVD设备，车载电源或车用充电器、移动电话电源等。引脚排列如图50所示，引脚定义如表16所示，应用电路如图51所示。
