三、故障检修思路
    故障现象1：背光灯不亮。
    故障分析：背光灯不亮，说明LED灯串的供电或其控制电路存在故障。首先检查LED驱动电路的电源输入端，即插座P601的11-14脚是否有24V/58V供电电压。如果没有，应检查电源供电电路，包括开关电源的输入电路。若供电正常，再检查U601的供电端②脚是否有约12V供电电压，若没有，应先检查P601插座⑩脚是否有24V供电电压到达，否则要先检查电源供电电路。如果已到达，说明无供电电压系供电稳压电路存在故障，应该对Q603及其周边元件进行检测。
    如果上述检查均正常，再检查U601③脚是否有2V以上的背光电路工作控制信号。若未查到控制信号，应检查主板上的主芯片（MCU）的BL ON端子的输出是否正常，若正常，则检查信号传输电路。如果未发出正常BL ON信号，则检查主芯片（MCU）的工作条件或开机时序是否正常。若U601③脚有2V以上的背光启动控制信号，可再查U601的11脚、15脚是否有开关脉冲输出。若没有输出，在U601供电、外围元件均正常及⑧脚电压低于3V的前提下，说明U601已损坏，应考虑更换。

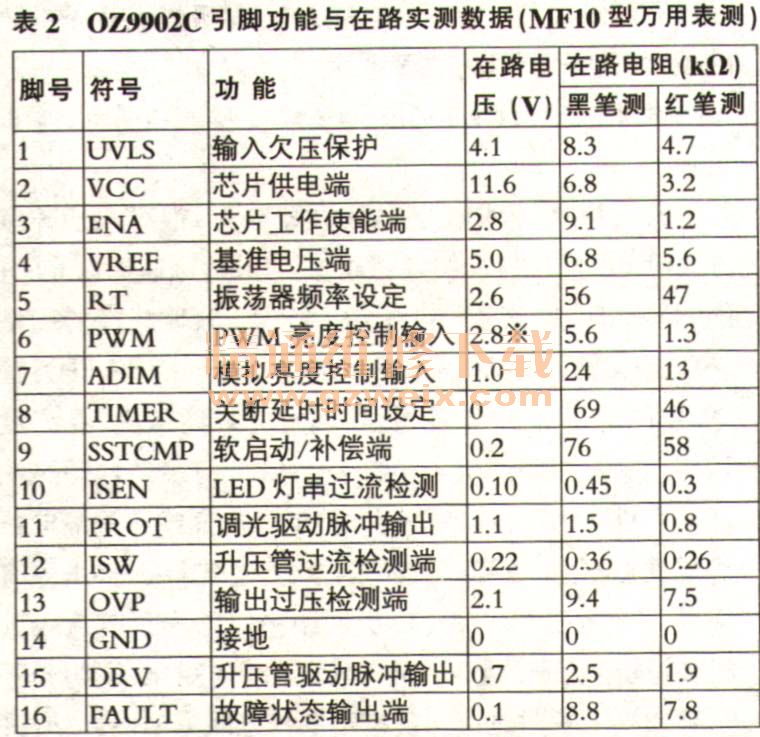

    为了帮助大家检修，表2给出了OZ9902C引脚功能与在路非3D状态下实测电压及电阻数值，供参考。

    故障现象2：开机后屏幕瞬间点亮，但随后黑屏。
    故障分析：该故障基本上可判断是背光灯串或背光灯电源或背光灯供电电路存在异常，被U601检测后，启动保护电路，使U601的11脚不再有开关脉冲输出，导致开关管Q601停止工作所致。
    首先检查背光灯串插头与线路插座有无接触不良现象，然后检查U601电源端②脚约12V电压是否正常。若时有时无，可能是插座P601⑩脚插头与插座接触不良，或以Q603为主构成的稳压电路有元件虚焊。接下来测U601的16脚电压，若是高电平，则可确定故障系保护电路动作所致。这是因为16脚是驱动电路故障状态指示输出端，在驱动电路正常的情况下，此脚输出低电平；保护电路动作后，该脚会输出高电平。在这种情况下，可测量P601 14脚的驱动电路的24V/58V供电电压是否正常。如果开机瞬间供电电压正常，但随即消失，说明LED马区动电路存在严重短路故障（比如整流二极管D602、D603、滤波电容C611-C613之中有击穿故障或严重漏电）而引起开关电源过流保护电路动作，应对上述元件进行检测。
    如果测得驱动电路供电电压较低，且U601①脚电压低于3V，可确认是欠压保护电路动作。若U601①脚电压大于3V、可在U601的13脚（输出过压保护检测端）对地并联一只电压表，然后试机，观察电压表读数是否大于3V。如果大于3V，说明故障系输出过压保护所致。导致过压保护一般是输入电压过压，对电源稳压电路进行检修，或过压保护电路有元件出现问题，如取样电路中的电阻R626开路、阻值变大及焊点开焊等。
    如果在以上检查中未发现异常，说明故障很可能是亮度调节开关管的过流保护电路动作所致。可在U601的⑩脚对地并联一只电压表，然后通电试机，观察电压表读数是否大于0.2V，如果是，则说明故障系亮度调节开关管的过流保护电路动作所致。导致开关管过流保护一般是LED灯串之间发生短路或过流保护电路有元件存在问题，如过流保护取样电阻R630-R633、R648中某只开路。实修时可通过检测开关管Q602的电流，如果小于0.5A，则说明是过流保护电路误动作；反之则是LED灯串间发生短路故障。
    故障现象3：屏幕亮度异常。
    故障分析：屏幕亮度异常是指屏幕亮度过暗、过亮或亮度不均匀。这种故障一般是供电电路或LED灯串存在问题，或亮度控制电路出现故障。
    首先检查驱动电路供电电压是否正常，若不正常，则先排除供电电源故障。如果故障现象为屏幕亮度过暗，在测得输入电压正常的情况下，试调节亮度，观察屏幕亮度有无变化，若有变化，表明亮度控制电路正常，问题极可能是升压电路发生故障。对于DRL系列驱动板来说，在输入电压为58V的情况下，输出电压分别为75V、90V、120V左右，也就是升压电路提升约15V、30V 、60V电压。若没有提升电压，则表明故障在升压电路。检修时可测量U601的15脚是否有激励脉冲输出。若没有输出，可能是U601内部的振荡或驱动脉冲整形电路损坏，应更换U601试之。如果有输出，应检查开关管Q601、升压电感L601/L602、整流二极管D602/D603及滤波电容C611-C613等。
    如果故障现象为屏幕亮度过亮，在测得输入电压正常，且调节亮度时屏幕亮度没有变化的情况下，通常是亮度控制管Q601出现击穿性损坏。如果故障现象为屏幕亮度不均匀，很可能是LED灯串组部分短路或少数LED击穿损坏。
    故障现象4：屏幕闪烁。
    故障分析：屏幕闪烁可能原因是升压管Q601处于过流保护状态，可在U601的12脚（开关管Q601输出过流保护检测端）对地并联一只电压表，然后试机，观察过流保护电路动作时电压表读数是否大于0.15V，如果是，则说明故障系开关管输出过流保护所致。导致过流保护一般是输出电压滤波电容C611～C613之中有漏电或LED灯串对地有短路故障。另外，过流保护电路中某元件出现问题，如取样电路中的电阻R616～R620中某只开路或阻值变大，也会导致过流保护电路误动作。
    过流保护电路动作后，Q601暂时停止工作，这时由于没有升压电压产生→加至LED灯串电压降低→灯串亮度降低（或无亮度）→由于升压开关管停止工作→送至U601 12脚的过流检测电压为零→U601的15脚又重新送出升压开关管激励脉冲→Q601又开始工作叶有升压电压产生→屏幕亮度增大（或有亮度）→升压开关管过流保护电路再次动作，如此周而复始，于是就表现出闪烁现象。因此，对于这类故障，重点是对开关管过流保护电路进行检查。
